Allgemeine Beschreibung

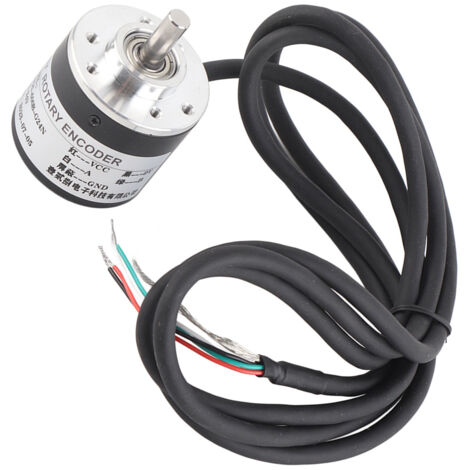

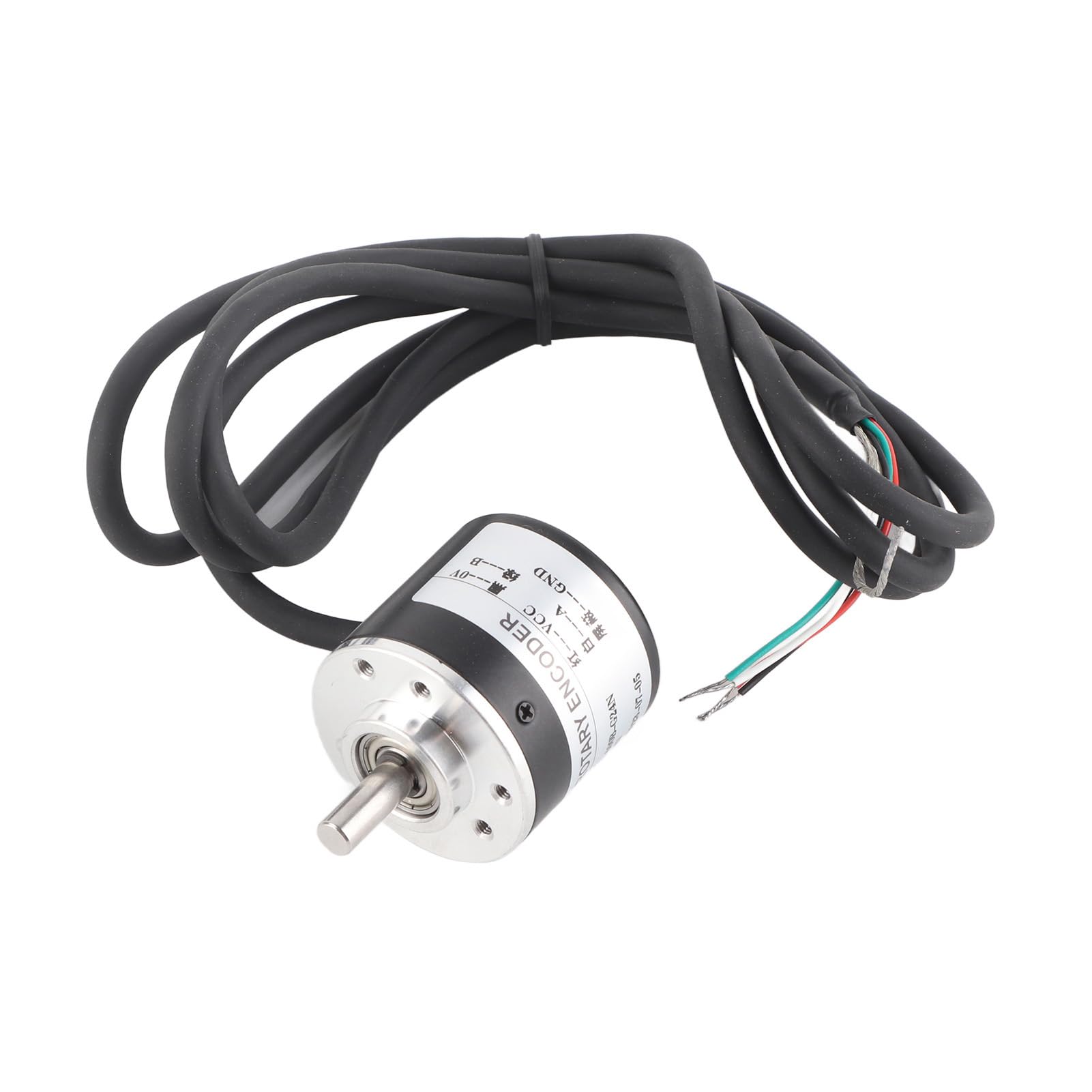

Der Ej.Life 600P/R Inkremental Drehgeber ist ein hochpräzises optoelektronisches Messgerät, das für eine Vielzahl von Anwendungen in der Automatisierungstechnik geeignet ist. Mit einer Wellenstärke von 6 mm und einer Impulsrate von 600 p/r bietet dieser Drehgeber eine zuverlässige Leistung für die Messung von Rotationsgeschwindigkeit, Winkel und Beschleunigung.Technische daten
- Impulse: 600 p/r (einphasig 600 Impulse/r, Verdopplung der 2-phasigen Frequenz auf 2400 Impulse)
- Stromversorgung: DC 5-24V
- Maximale mechanische Drehzahl: 5000 U/min
- Reaktionsfrequenz: 0-20 KHz
- Schaftgröße: 6 x 13 mm
- Abmessungen: 38 x 35,5 mm
- Kabellänge: 1,5 Meter
Kompatibilität und Zubehör
- Geeignet für intelligente Steuerungen, automatische Leder-Guillotinemaschinen, Stahlschnittlängensteuerung und Laufroboter für Schüler.
Installation
- Der AB-2-Phasen-Ausgang sollte nicht direkt mit VCC verbunden werden, um Schäden an der Ausgangstriode zu vermeiden.
- Farbcodierung: Grün = Phase A, Weiß = Phase B, Rot = Stromversorgung Vcc+, Schwarz = V0.
Anwendung
- Messung der Rotationsgeschwindigkeit, des Winkels und der Beschleunigung von Objekten.
- Längenmessung in verschiedenen Anwendungen.
- Intelligente Steuerung von Verdrängungsgrößen.
