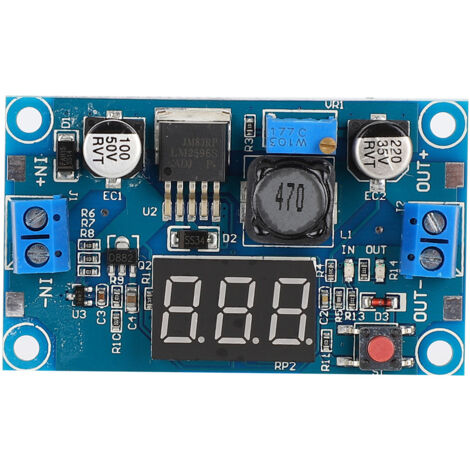

Ej.Life LM2596 Abwärtswandler,DC-DC 440V Spannungs-Abwärtsregler für einstellbares Konvertermodul

Spezifikation:
Material: Epoxidharz
Spannungsmesser: Fehler + -0,1 V; Messbereich: 0 ~ 40 V
Eingangsspannung: 4 ~ 40V
Einstellbare Ausgangsspannung: 1,25 ~ 37V
Maximaler Ausgangsstrom: 3A
Stabiler Strom: 2A
Interne Oszillationsfrequenz: 150 kHz

Paketliste:
1 × LM2596 Modul

Handbuch:
Eingangs- und Ausgangsspannungsmessfehler-Kalibrierungsfunktion, halten Sie den Schalter länger als 4 Sekunden gedrückt. Nach dem Eingeben der Hand wird die Spannungsmessfehler-Kalibrierungsfunktion aufgerufen.
Zu diesem Zeitpunkt leuchtet die LED (Eingangsklemme für die Kalibrierung), und die digitale Röhre blinkt, um den Korrekturwert anzuzeigen (der werkseitige Parameter ist 0.0). Drücken Sie zu diesem Zeitpunkt die Taste, um diesen Wert zu ändern (der Wertebereich beträgt -0.5 ~) 0,5, die Einheit ist V), die positive Zahl bedeutet Aufwärtskalibrierung und die negative Zahl bedeutet Abwärtskalibrierung.
Nachdem Sie den Vergleichswert des Eingangsendes eingestellt haben, halten Sie die Taste länger als 2 Sekunden gedrückt, und geben Sie die Fehlerkalibrierung nach der Freigabe frei. Dann leuchtet die Kontrollleuchte (Kalibrierungsausgang) auf, und der Kalibrierungswert des Ausgangs wird angezeigt .
Die Anpassungsmethode ist die gleiche wie die Eingabe. Halten Sie nach dem Vergleichswert am Ausgabeende die Taste länger als 2 Sekunden gedrückt. Speichern Sie nach dem Loslassen des Zeigers den eingestellten Wert und kehren Sie zur normalen Anzeigespannung zurück. Der eingestellte Korrekturwert wird sofort wirksam und die Leistung geht nicht verloren.

Hinweis:
Die Eingangsspannung ist niedriger als 4V, das integrierte Voltmeter funktioniert nicht und wird nicht angezeigt.
