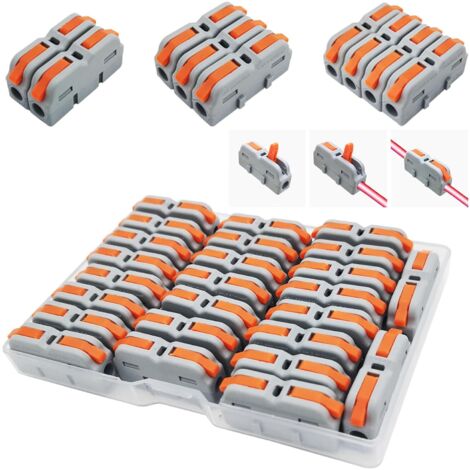

Elektrischer Steckverbinder, SPL-1M Klemmenblock, Mini-Klemmenblock, Hebelmutter-Drahtverbinder, frei kombinierbar (25 Stück)

◔ Material: Hergestellt aus hochwertigem, flammhemmendem Isoliermaterial: PA66-modifiziertes Nylon (Hebel) / flammhemmendes Polycarbonat (Gehäuse). Dies gewährleistet eine lange Lebensdauer und Alterungsbeständigkeit.
◔ Spezifikation: Nennspannung: 250 V/600 V; Nennstrom: 32 A. Geeignet für massive Drähte von 0,08–4 mm²/28–12 AWG und Litzen von 0,08–2,5 mm²/28–14 AWG.
◔ Frei kombinierbar: Die elektrischen Steckverbinder SPL-2M, SPL-3M, SPL-4M, SPL-5M und SPL-6M lassen sich je nach Bedarf frei kombinieren. Die Kombination und Demontage ist einfach und schnell.
◔ Neues Mini-Design: Abmessungen ca.: 29,5 mm (L) x 8 mm (B) x 13,8 mm (H). Die Klemmenblöcke sind klein, benutzerfreundlich und wiederverwendbar. Jede Oberfläche der elektrischen Steckverbinder verfügt über eine Prüföffnung, was die Arbeitseffizienz erhöht.
◔ Anwendung: Sie sind mit den meisten Standard-Haushaltsverdrahtungen kompatibel, z. B. für Deckenventilatoren, Steckdosen, Schalter, Autos, Motorräder, Boote, Lautsprecher, Lampen, Verteilerdosen, Kronleuchter, Lüftersteuerungen und vieles mehr.

• Hinweis: Dieses Produkt ist nur für trockene Innenräume geeignet. Bitte verwenden Sie es nicht in feuchten Umgebungen; es ist weder wasserdicht noch feuchtigkeitsbeständig.
• Dank des Mini-Designs ist es ideal für beengte Platzverhältnisse, z. B. in kleinen Geräten, Lampen und anderen beengten Bereichen.
• Es benötigt wenig Platz und ermöglicht eine effiziente Verdrahtung.

Klein, einfach zu bedienen, Plug & Play. An jeder Seite des Steckers befinden sich Testlöcher, die die Überprüfung der Stromversorgung des Anschlusses deutlich sicherer und bequemer machen.

Die elektrolytisch verzinnte Kupferführungsleiste ist oxidations- und korrosionsbeständig, bietet eine gute Leitfähigkeit, eine starke Abdichtung und löst sich nicht leicht.

Dank der Verwendung hochwertiger Materialien – PA66-Nylon (Hebel) / flammhemmendes Polycarbonat (Gehäuse) – zeichnet sich der Stecker durch eine lange Lebensdauer, Korrosionsbeständigkeit, Alterungsbeständigkeit und hohe Temperaturbeständigkeit aus.

Er lässt sich je nach Bedarf frei kombinieren: SPL-2M, SPL-3M, SPL-4M, SPL-5M. Montage und Demontage sind sehr einfach und schnell.

1. Öffnen Sie den Griff nach oben, bis er etwa 90° geöffnet ist.

2. Entfernen Sie ca. 9 bis 10 mm der Isolierung vom Draht.

3. Führen Sie den abisolierten Draht vollständig in den Stecker ein und verriegeln Sie den Griff.

4. Den Griff nach unten arretieren, und die Verkabelung ist abgeschlossen.

• Weit verbreitet in der industriellen Produktion, der Elektrizitätswirtschaft, der Metallurgie, dem Maschinenbau, der chemischen Industrie, der Eisenbahn und anderen Bereichen.
• In der Inneneinrichtung kann es zum Anschluss von Lampenkabeln, wie z. B. Kronleuchtern, Wandleuchten usw., verwendet werden; Es kann auch für die interne Verdrahtung von Steckdosen verwendet werden und ermöglicht so ein schnelles und einfaches Verbinden und Verzweigen von Drähten.
• Es eignet sich zum Verbinden interner Leitungen kleiner elektronischer Geräte wie Computermonitore, Bildschirme, Drucker usw. und ermöglicht schnelle und stabile Drahtverbindungen, wodurch die Produktionseffizienz und die Zuverlässigkeit der Geräte verbessert werden.

• Geeignete Drähte:
• Einadriger Massivdraht 0,08–4 mm²/28 AWG–12 AWG
• Mehradriger Massivdraht 0,08–4 mm²/28 AWG–12 AWG
• Mehradriger flexibler Draht 0,08–2,5 mm²/28 AWG–14 AWG

• Spezifikationen:
• Material des leitfähigen Teils: Elektrolytisch verzinnt
• Klemmfeder: Hochlegiert Nickel-Chrom-Stahl
• Gehäuse: Flammhemmender Kunststoff
• Nennspannung: 250 V/600 V
• Nennstrom: 32 A
• Lieferumfang:
• 25 SPL-1M-Drahtverbinder
• Lieferung in einer transparenten Kunststoffbox, einfach zu lagern und zu transportieren

Eigenschaften:

Verdrahtungsschritte:

Vielseitig einsetzbar:
