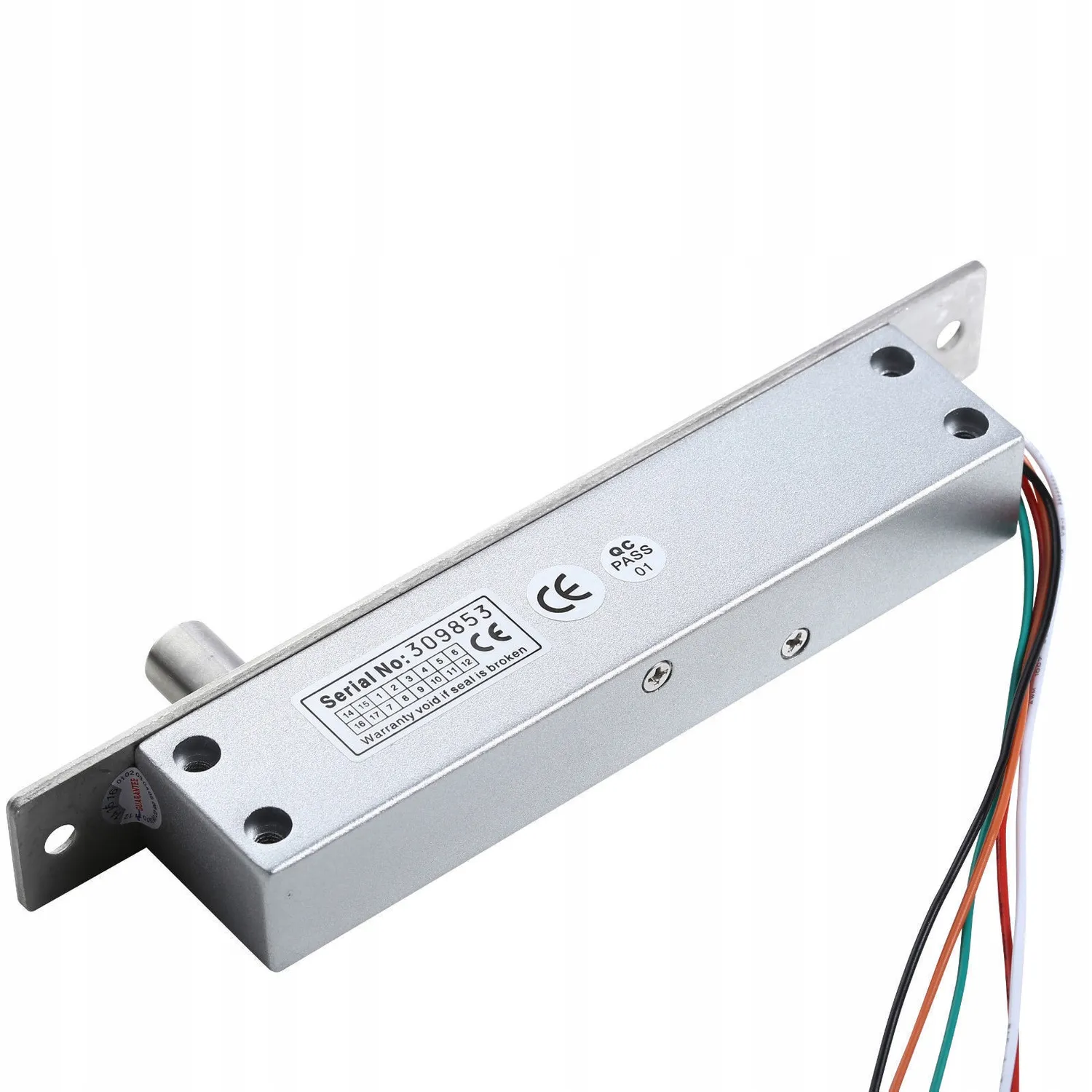

Elektrisches Reversibles Stiftschloss SL-200JG

Wendebarer elektrischer Stiftriegel SL--200JG

Beschreibung

Elektrische Stiftriegel für Türboxen sind eine Alternative zu elektrischen Türöffnern, die üblicherweise in Zutrittskontrollsystemen eingesetzt werden, oder eine Ergänzung dazu in Durchgängen, die zusätzliche elektromechanische Sicherheit erfordern. Ein elektrischer Stiftriegel besteht aus einem Aktor mit einem Elektromagneten, der unter dem Einfluss einer angelegten Spannung einen beweglichen Stift (je nach Schlosstyp) drückt oder zurückzieht. Das Hauptelement wird im oder am Türrahmen montiert. Der bewegliche Stift greift in eine vorbereitete Öffnung im Türblatt und blockiert so das Öffnen. Je nach Modell des elektrischen Schlosses beträgt der maximale Türdruck, bei dem der Stift brechen kann, 800 oder 1000 kg.

Elektrische Stiftschlösser sind sowohl in Standardausführungen (NC – Tür ohne Spannung geschlossen) als auch in reversiblen Ausführungen (NO – Tür ohne Spannung geöffnet, Tür nach Anlegen von Spannung verriegelt) erhältlich.

Automatische Verriegelung

Das elektrische Stiftschloss ist mit einem automatischen Verriegelungssystem ausgestattet. Wird die Tür nach Aktivierung des Steuersignals und Entriegelung des elektrischen Schlosses nicht manuell geöffnet, verriegelt sie sich ca. 9 Sekunden nach Ende des Steuerimpulses wieder.

Zeitverzögerung

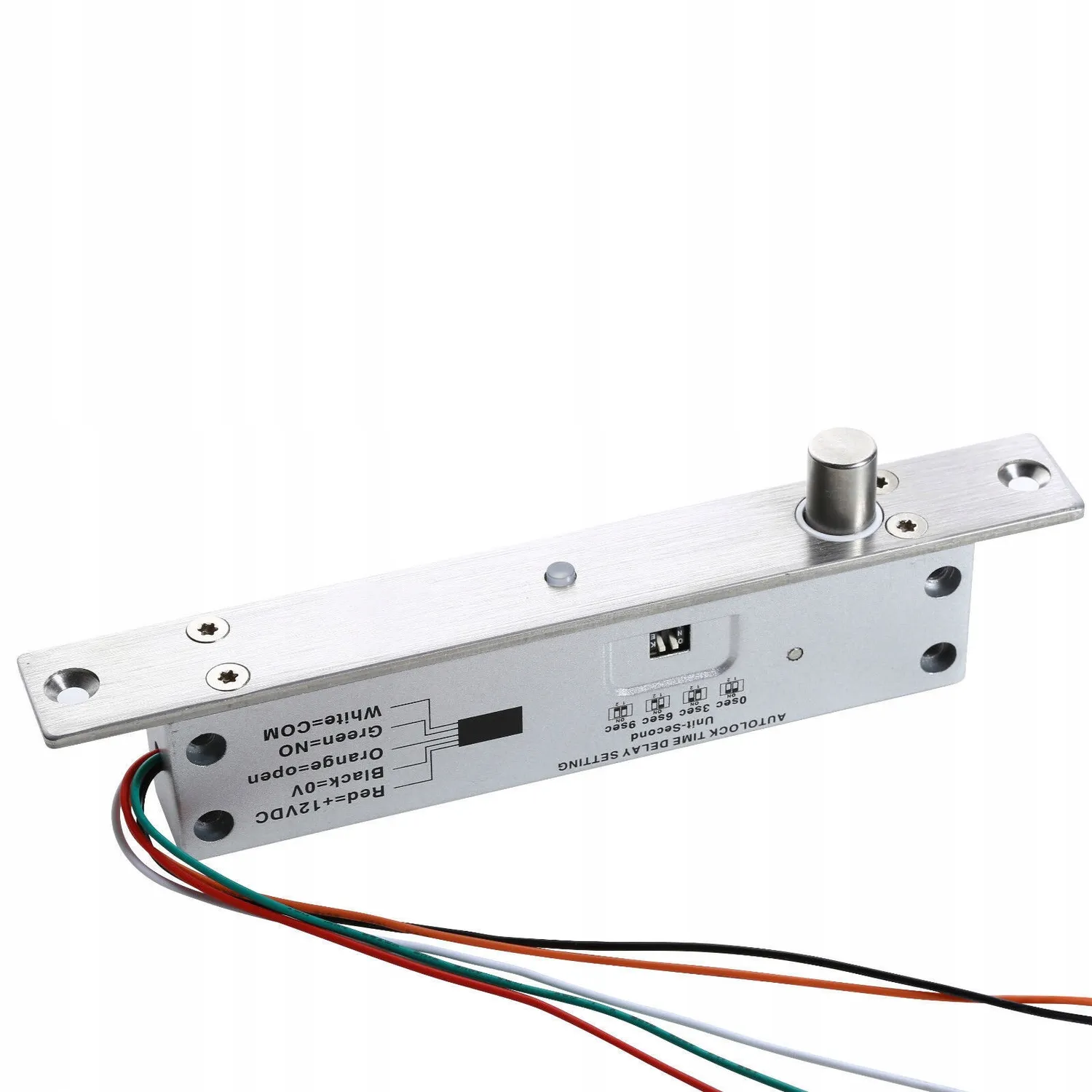

Das elektrische Schloss ermöglicht die Einstellung einer Zeitverzögerung, nach der die Tür automatisch verriegelt wird. Diese Zeit kann über die Mikroschalter im Inneren des elektrischen Schlossgehäuses eingestellt werden. Mögliche Einstellungen: 0 / 3 / 6 Sekunden Verzögerung nach dem Loslassen des Türöffnungssignals.

Schlossstatus

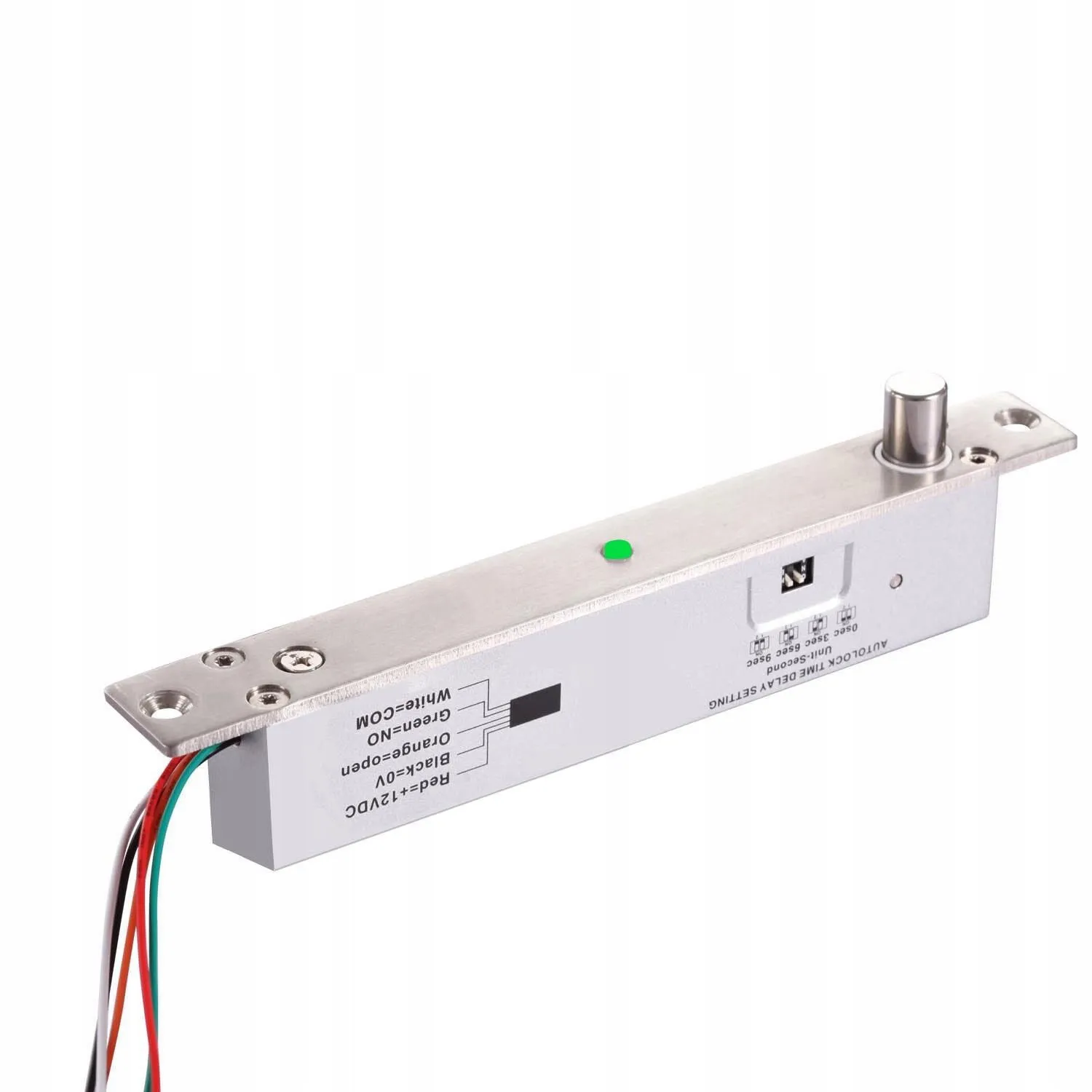

Zwei zusätzliche Drähte (weiß, gelb) dienen zur Überprüfung, ob die Tür geschlossen ist.

Ein Notausgangsschlüssel kann an die Drähte (schwarz, blau) angeschlossen werden.

Technische Daten

Elektrischer Verriegelungstyp

NO (reversibel, Tür öffnet ohne Spannung)

Max. Türdruck

800 kg

Stromversorgung 12 V DC

Stromaufnahme - Betrieb (Momentanverbrauch) 900 mA/12 V

Stromaufnahme - Standby 130 mA/12 V

Zeitverzögerung 0, 3, 6 Sekunden

Automatische Verriegelung ca. 9 Sekunden

Abmessungen des elektrischen Schlosses: 205 x 35 x 41 mm

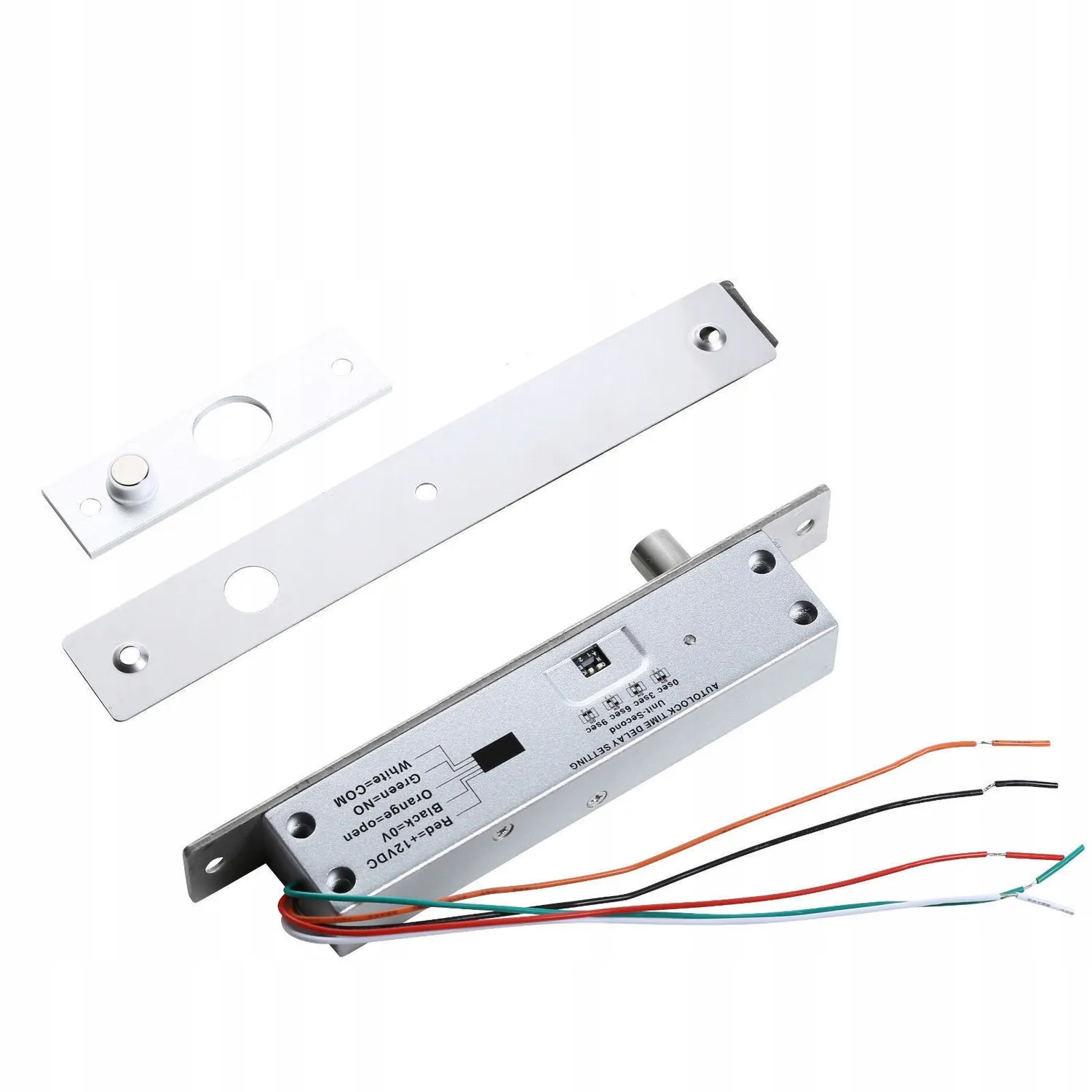

Abmessungen der Montageplatte: 90 x 25 x 2 mm

Betriebstemperatur: -10 bis +55 °C

Relative Umgebungsfeuchtigkeit: 0 bis 90 % (nicht kondensierend)
