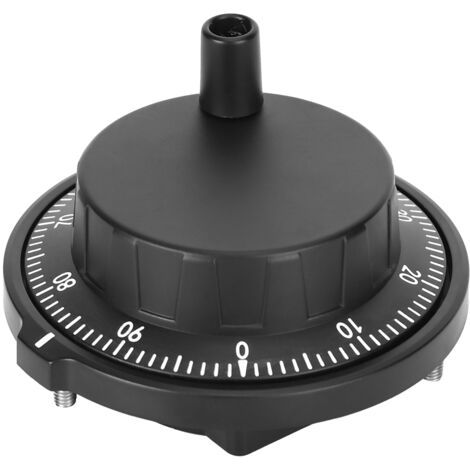

Elektronischer CNC-Handimpulsgenerator mit 80-mm-Handrad (100 Impulse pro Umdrehung)

Willkommen in unserem Shop! Entdecken Sie unser hochwertiges, CNC-gefrästes Handrad – ein Präzisionszubehör, das mit höchster Sorgfalt für außergewöhnliche Qualität und Leistung gefertigt wurde. Hergestellt aus hochwertigem Kunststoff, ist es robust, korrosionsbeständig und garantiert eine lange Lebensdauer. Dieses Handrad ist optimal kompatibel, arbeitet mit 5 V und bietet eine Auflösung von 100 Impulsen pro Umdrehung (100 PPR) mit differenziellen A-, A-, B- und B-Signalen. Es ist mit den meisten CNC-Systemen kompatibel und erfüllt Ihre Anforderungen optimal.

Dank seiner geringen und kompakten Größe ist es leicht zu transportieren und zu handhaben und bietet maximalen Komfort bei Ihren Arbeitsabläufen.

Die exzellente Verarbeitung und die hohe Qualität führen zu gesteigerter Arbeitseffizienz und einem deutlich verbesserten Benutzererlebnis.

Lieferumfang: 1 Steuerrad, 1 Bedienungsanleitung und 3 Anschlussklemmen.

Detaillierte technische Daten:

* Versorgungsspannung: DC 5 V ±10 %

* Impulsanzahl: 100 PPR

* Maximale Ausgangsspannung (VH): ≥ 3,8 V

* Minimale Ausgangsspannung (VL): ≤ 0,3 V

* Ausgangsstrom: 80 mA

* Ausgangssignalformat: A, B, A-, B-

* Ausgangswiderstand: Differenziell (DIFF)

* Frequenzgang: 5 kHz

* Stromaufnahme: 50 mA

* Max. Anlaufdrehmoment: 150 g·cm

* Min. axiale Belastung: 2 kg ±10 %

* Min. Lebensdauer: 1 Million Umdrehungen

* Betriebstemperatur: 0 °C bis +50 °C

* Lagertemperatur: -10 °C bis +70 °C

* Betriebsfeuchtigkeit: 35 % bis 80 %

* Vibrationsfestigkeit: 0,5 G

* Stoßfestigkeit: 2 G

Anschlusstabelle (Ausgangssignal): A (1), B (2), V0 (3), V+ (4), A- (5), B- (6). Das Modell YP800-100B-1L bezeichnet ein großes Schwungrad mit 80 mm Durchmesser, 100 Impulsen pro Umdrehung, 5 V Spannung und einem „Long-Line-Drive“-Ausgangsmodus. Dieses Produkt eignet sich ideal für CNC-Werkzeugmaschinen und liefert im Long-Line-Modus zwei orthogonale Ausgangssignale (A, B) mit 100 Impulsen pro Umdrehung.
