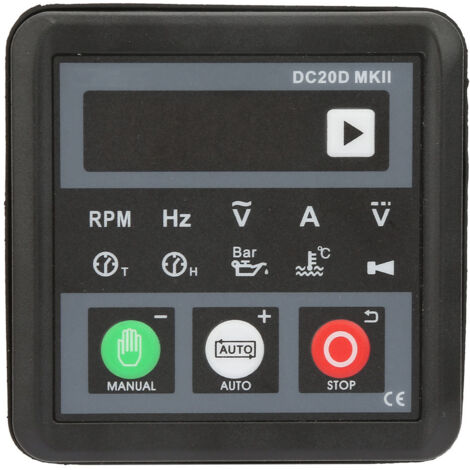

Elektronisches Steuermodul für DC20D MKII Dieselgenerator – Motorsteuerung

Willkommen in unserem Shop! Das DC20D ist ein Modul für Dieselmotoren und Stromaggregate. Es vereint automatische Start-/Stopp-, Schutz- und Alarmfunktionen. Auf der Vorderseite werden Gleichstromversorgung und Betriebszustand angezeigt. Mit dem DC20D können Sie den Status von Motor und Generator einfach überprüfen. Es zeigt folgende Alarme in Echtzeit an: Frequenzüberlastung, Frequenzunterlastung, Überspannung, Unterspannung, niedriger Öldruck, hohe Temperatur, niedriger Wasserstand, niedriger Ölstand, Lastausfall, Zeitüberschreitung, Not-Aus-Alarm und niedrige Batteriespannung. Darüber hinaus bietet das DC20D folgende Funktionen: - Anzeige von Strom- und Drehzahlwerten sowie eine RS485-Schnittstelle zum Anschluss an einen Computer. - Der Ausgangskontakt verwendet ein Relais, das hohe Ausgangsströme verarbeiten kann. - Einfache Konfiguration für verschiedene Anwendungsanforderungen. Hauptfunktionen: - Manueller/Automatischer Start und Stopp. - 5-stellige LED-Digitalanzeige für Betriebszustand und Parameter.

- LED-Anzeige und Fehlercodeanzeige zur Alarmierung.

- Zwei Sätze programmierbarer Ausgangsrelais.

- Geeignet für verschiedene Motortypen durch benutzerdefinierte Einstellungen.

- Schutzart IP54 der Frontplatte.

Steuerungsfunktionen:

- Automatische Startsteuerung.

- Startverzögerungssteuerung.

- Lokaler manueller Start/Stopp.

- Ferngesteuerter automatischer Start/Stopp.

- Vorwärmsteuerung.

- Automatische Kaltstartsteuerung.

- Leerlauf-/Parksteuerung.

- Luftklappensteuerung.

Angezeigte Parameter:

- Motordrehzahl.

- Generatorfrequenz.

- Generator-Wechselspannung.

- Ladestrom.

- Motorbatteriespannung.

- Aktuelle Betriebszeit.

- Kumulierte Betriebszeit.

- Motoröldruck.

- Motorkühlmitteltemperatur.

Schutzfunktionen:

- Not-Aus.

- Über-/Unterfrequenzschutz.

- Über-/Unterspannungsschutz.

- Schutz bei niedrigem Öldruck.

- Schutz bei zu hoher Kühlmitteltemperatur.

- Öldrucksensor offen.

- Kühlmitteltemperatursensor offen.

- Startfehler.

- Stoppfehler.

- Alarm bei niedrigem Kühlmittelstand.

- Alarm bei zu hoher Öltemperatur.

- Alarm bei Verlust des Drehzahlsignals.

- Alarm bei Über-/Unterdrehzahl.

- Alarm bei Überstrom.

- Warnung bei niedrigem Kraftstoffstand.

- Warnung bei niedriger Batteriespannung.

Konfiguration Methode:

- Konfigurationsparameter können über die Tasten auf der Vorderseite des Controllers oder über einen PC eingestellt werden.

Spezifikationen:

- Zustand: 100 % neu.

- Artikeltyp: Generator-Controller.

- Gleichstromversorgung: DC 8–36 V.

- Leistungsaufnahme: MAX. 3 W.

- Messfrequenz: 10–70 Hz.

- Eingangsspannungsbereich: AC 20–80 V.

- Strommessbereich: 0–2000 A.

- Drehzahlsensorfrequenz: 30–9999 Hz.

- Ausgänge: Kraftstoffrelais: MAX. 5 A, Anlasserrelais: MAX. 5 A, Konfigurierbarer Ausgang 1: MAX. 2,5 A, Konfigurierbarer Ausgang 2: MAX. 2,5 A, Erregung Ausgang: MAX 1 A.

- Abmessungen: Ca. 78 mm × 78 mm × 55 mm.

- Ausschnitt für Frontplatte: Ca. 67 mm × 67 mm.

- Schutzart: Spritzwassergeschützte Frontplatte nach der Installation.

- Betriebstemperatur: -30 °C bis 70 °C.

- Lagertemperatur: -40 °C bis 85 °C.

- Bedienfeld: Chinesisch/Englisch wählbar.

Lieferumfang:

- 1 × Controller.

- 2 × Befestigungsschrauben.

- 1 × Schnittstellenkabel.
