Allgemeine Beschreibung

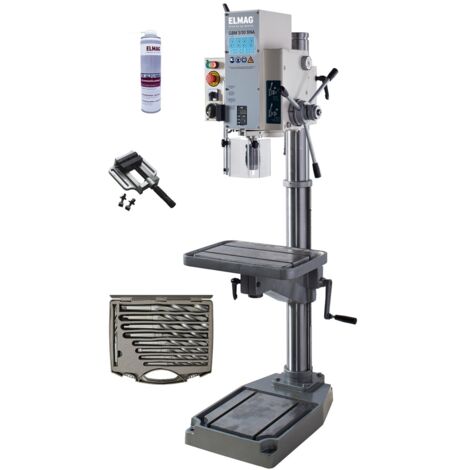

Die Getriebe-Säulenbohrmaschine GBM 3/30 SNA ist ein robustes Säulenmodell, das mit einem leistungsstarken Spezialgetriebe ausgestattet ist. Sie bietet eine beeindruckende Bohrleistung in Stahl von bis zu 30 mm und einen großzügigen Pinolenabstand von 820 mm, was viel Platz für hohe Werkstücke schafft. Die schrägverzahnten Getrieberäder aus Stahl und Pressstoff gewährleisten hohe Belastbarkeit und Laufruhe, wodurch diese Maschine ideal für den mittleren Bedarf in Stahlbau- und Schlossereibetrieben sowie für die Kleinserienbearbeitung ist.Technische daten
- Bohrleistung in Stahl: 30 mm
- Automatischer Pinolenvorschub: 0,1; 0,15; 0,22; 0,33 mm/U
- Kubatur: 500 x 350 x 870 mm
- Spindelausladung: 320 mm
- Antriebsmotor: 400 V, 2-stufig 1.200 / 900 W
- Drehzahlen: 75 - 3.010 UpM
- Bohrkopfhub: 270 mm
- Bohrtisch drehbar: ± 180°
- Bohrtisch neigbar: ± 180°
- Bohrtischhub: 500 mm
- Säulendurchmesser: 105 mm
- T-Nutenbreite: 14 mm
- Pinolenhub: 150 mm
- WEEE-Registrierungsnummer: DE-69346428
Kompatibilität und Zubehör
- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 3 / B 16
- Reduzierhülse MK 3 / MK 2
- Reduzierhülse MK 3 / MK 1
- Austreibkeil
- Maschinenschraubstock 120 bzw. 150 mm
- Zwei Spannschrauben 14 mm
- Bohrerkassette 9-teilig, 14,5 mm - 30 mm, MK 2 / MK 3
Installation
Die Installation der GBM 3/30 SNA sollte auf einem stabilen Untergrund erfolgen, um optimale Leistung und Sicherheit zu gewährleisten. Es wird empfohlen, die Maschine gemäß der beiliegenden Bedienungsanleitung zu montieren und alle Sicherheitsvorkehrungen zu beachten.Anwendung
Die Getriebe-Säulenbohrmaschine eignet sich hervorragend für verschiedene Anwendungen im Stahlbau und in der Schlosserei, insbesondere für die Bearbeitung von hohen Werkstücken und Kleinserien. Sie bietet eine präzise Bohrleistung und ist ideal für professionelle Anwender, die Wert auf Qualität und Effizienz legen.Weitere Informationen
- Rechts- und Linkslauf
- Bohrspindelschutzabdeckung
- Bohrtiefenskala und -anschlag
- Werkzeugauswurf
- Großer, präziser Bohrtisch mit T-Nuten und Kühlmittelrinne
- Hoch belastbare, geschliffene Stahlsäule mit Zahnstange
- Dreh- und höhenverstellbarer Bohrkopf
- Not-Aus-Taster / Nullspannungsauslöser
