Produktinformationen

Beschreibung

Allgemeine Beschreibung

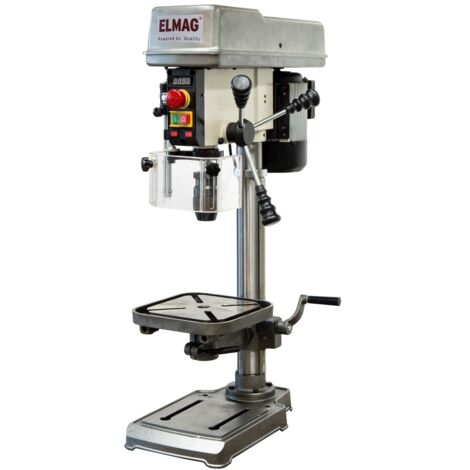

Die KBM 16 T VARIO ist eine leistungsstarke Bohrmaschine, die sich ideal für die Bearbeitung von hohen Werkstücken und fertig geschweißten Bauteilen eignet. Mit einem Pinolenabstand von 360 mm und einer Vielzahl an Funktionen, wie der Drehzahlverstellung mittels Variatorscheibe und einem integrierten LED-Licht im Bohrkopf, bietet sie eine hohe Flexibilität und Benutzerfreundlichkeit. Die Maschine ist mit einem Schnellspannbohrfutter ausgestattet und ermöglicht präzises Arbeiten durch eine Bohranzeige und einen Laser.

Technische daten

Bohrleistung in Stahl: 16 mm

Bohrtisch drehbar: ± 180°

Bohrtisch schwenkbar: ± 45°

Bohrtischhub: 275 mm

Leistungsaufnahme: 550 W

Motorleistung: 550 W

Pinolenhub: 90 mm

Säulendurchmesser: 60 mm

T-Nutenbreite: 14 mm

WEEE-Registrierungsnummer: DE-69346428

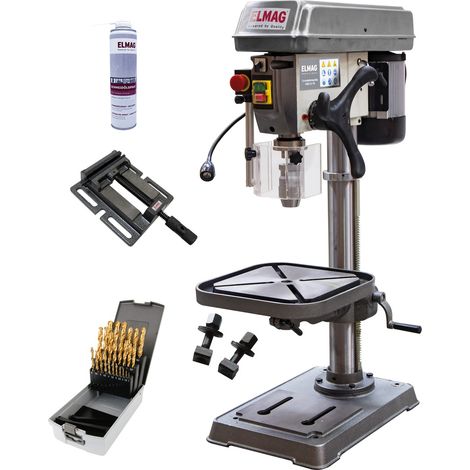

Kompatibilität und Zubehör

Schnellspannbohrfutter B 16, 1 - 16 mm

Kegeldorn MK 2 / B 16

Austreibkeil

Werkzeugsatz

Bedienungsanleitung

Maschinenschraubstock 3 / 75 mm

2 Spannschrauben 14 mm

HSS-Bohrerkassette 1-13 mm, 25-tlg.

Installation

Die Installation der KBM 16 T VARIO erfolgt gemäß der beiliegenden Bedienungsanleitung. Achten Sie darauf, die Maschine auf einer stabilen und ebenen Fläche zu montieren, um optimale Ergebnisse zu erzielen.

Anwendung

Für die Anwendung der KBM 16 T VARIO beachten Sie folgende Hinweise:

Verwenden Sie Metallbohrer aus Hochleistungs-Schnellschnittstahl (HSS) für die Bearbeitung von Metallen.

Bei Hartmetall oder Edelstahl sollten Sie Metallbohrer mit Titanbeschichtung oder aus Kobaltlegierung verwenden.

Markieren Sie die Bohrstelle durch Anreißen mit einer Reißnadel.

Setzen Sie einen gehärteten Körnerstift an und ankörnen Sie die Bohrstelle mit einem kurzen Hammerschlag, um ein Abrutschen des Bohrers zu vermeiden.

Bei großen Bohrdurchmessern vorbohren.

Für hartes Metall verwenden Sie eine niedrige Drehzahl und geringen Druck.

Für weichere Metalle eine höhere Drehzahl verwenden.

Reduzieren Sie den Druck vor dem Durchbruch.

Kühlen Sie den Bohrer während des Bohrens und legen Sie bei langen Bohrungen Pausen ein.

Weitere Informationen

CE-zertifiziert

Eigenschaften

Marke
ELMAG
Anzahl der Gänge
1
Mit integrierter Beleuchtung
Ja
Futterdurchmesser
16 mm
Magnetisch
Ja
Material
Metall
Gewicht
50 kg
Stromquelle
Elektrisch
Kipptisch
Nein
Verstellbarer Tisch
Nein
Art des Bohrfutters
Selbstspannend
Variable Geschwindigkeit
Ja
ManoMano Art.-Nr
ME34061665
MMID
245520499737
Herstellerreferenz
16036
EAN
9004853160363

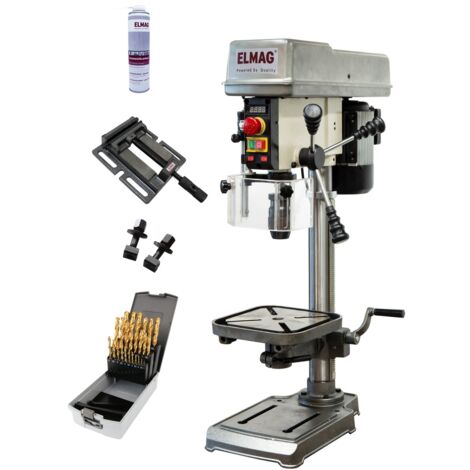

KBM 16 T VARIO SET-Aktion
