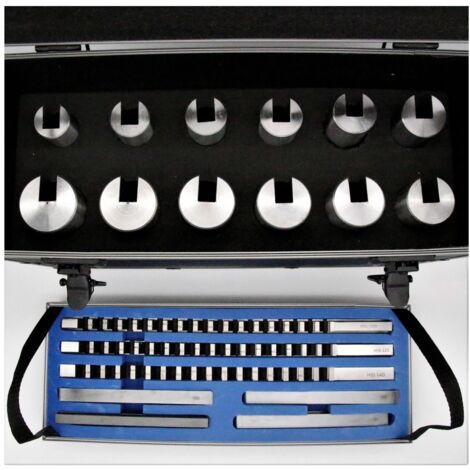

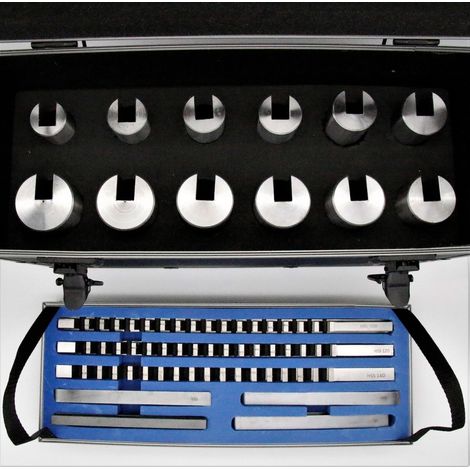

ELMAG Räumnadel-Set

Name: ELMAG Räumnadel-Set
Brand: ELMAG
SKU: 82787
Price: 947.37 EUR
Availability: InStock

~~947,38€~~

Ähnliches Produkt geliefert von

Tivoly • PRO-Koffer 30-teilig • 7 Sätze mit je 2 HSS-Gewindebohrern M3 bis M12 • 7 HSS-Matrizen M3 bis M12 • 7 HSS-Metallbohrer Ø2,5 mm bis Ø10,2 mm • 1 Linksdrehung • 1 Matrizenhalter • Für die Bearb

221,75 €

Verkauft von Badplanet und 1 weiterer Händler

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das ELMAG Räumnadel-Set ist ideal für die präzise Herstellung von Passfedernuten und anderen Bohrungsprofilen in Werkstücken aus Stahl, rostfreiem Stahl, Guss und NE-Metallen. Es umfasst hochwertige Stoßräumnadeln aus gehärtetem HSS, die präzisionsgeschliffen sind und eine hohe Maßgenauigkeit sowie lange Lebensdauer bieten. Die Anwendung ist für Nabendurchmesser von 32 bis 50 mm geeignet und ermöglicht die Bearbeitung von Nuten für Zahnräder, Keilriemenscheiben und Kupplungsbuchsen.

Technische daten

Nabendurchmesser: 32-50 mm

Führungs-Bundbuchsen: Ø 32, 34, 35, 36, 38 (Länge ca. 100 mm)

Führungs-Bundbuchsen: Ø 40, 42, 44, 45, 46 (Länge ca. 125 mm)

Führungs-Bundbuchsen: Ø 48, 50 (Länge ca. 148 mm)

Anwendungsgrenze: Härtegrad HRC 35

Norm: Passfederabmessungen gemäß DIN 6885, Toleranz JS9

Kompatibilität und Zubehör

Inklusive Führungsbuchsen

Kalibrierte Unterlagen

Nutenlehren

Verpackung: Holz-Systemkassette oder stabiler Holzkoffer

Installation

Geeignet für Bohr- und Fräsmaschinen mit automatischem Höhenvorschub

Kann auch auf Dorn-, Hebel- und Spindelpressen verwendet werden

Für große Bohrungsprofile ist eine Hydraulikpresse mit > 50 kN erforderlich

Anwendung

Das Räumen ist ein spanabhebendes Verfahren zur Herstellung von Bohrungsprofilen wie Passfedernuten, Innenvier- und -sechskanten sowie Außenprofilen. Die ELMAG Räumnadel-Sets ermöglichen eine rasche und präzise Bearbeitung, um maßhaltige und genau zentrierte Nuten zu erzeugen.
