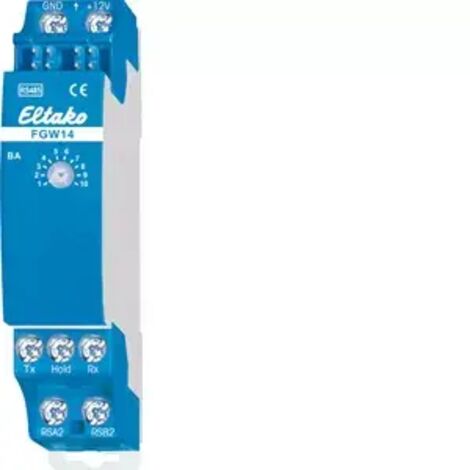

Eltako Bus-Gateway RS485 FGW14

Eigenschaften • Mehrfach-Gateway \n• Bidirektional \n• Stand-by-Verlust nur 0,5 Watt \n• Reiheneinbaugerät für Montage auf Tragschiene \n• Das Gateway ist nur 1 TE breit, jedoch mehrfach verwendbar: Zum Einkoppeln von bis zu drei Funk-Empfangsmodulen, zur Direktverbindung über die RS232-Schnittstelle mit dem PC, zur Verbindung mit den Bus-Komponenten der älteren Baureihe 12 oder als Busverbinder von zwei RS485-Bussen der Baureihe 14. Anschluss an den Eltako-RS485-Bus \n• Querverdrahtung Bus und Stromversorgung mit Steckbrücke \n• Die Hold-Klemme wird mit dem FAM14 oder FTS14KS verbunden \n• Funk-Empfangsmodule werden parallel an die Sub-Bus-Klemmen RSA2 und RSB2 sowie die Stromversorgungs-Klemmen GND und +12V angeschlossen \n• Bis zu 10 Taster-Eingabemodule FTS12EM werden ggf. in Reihe an die Sub-Bus-Klemmen RSA2 und RSB2 angeschlossen, ggf. in Reihe mit Funk-Empfangsmodulen FEM \n• Die PC-Verbindung erfolgt durch Anschluss an die Klemmen Tx und Rx \n• Baureihe 12-Aktoren werden an die Sub-Bus-Klemmen RSA2 und RSB2 angeschlossen \n• Eine Hold-Verbindung gibt es hier nicht \n• Ein zweiter Baureihe 14-Bus wird über die Klemmen RSA2/RSB2 eingespeist \n• Die Einstellungen des Betriebsarten-Drehschalters BA erfolgen gemäß Bedienungsanleitung Technische Daten:

• Bussystem KNX: Nein
• Bussystem KNX-Funk: Nein
• Bussystem Funkbus: Ja
• Bussystem LON: Nein
• Bussystem Powernet: Nein
• Andere Bussysteme: ohne
• Funk bidirektional: Ja
• Ausführung: Mehrfach-Schnittstellen
• Montageart: REG
• Breite in Teilungseinheiten: 1
• Demontageschutz: Nein
• Mit LED-Anzeige: Nein
• Updatefähig: Nein
• Betriebsspannung: 12 V
• Spannungsart: DC
• Leistungsaufnahme: 0,5 W
• Protokoll: sonstige
• Providerabhängig: Nein
• Visualisierung: Nein
• Web-Server: Nein
• Funk-Schnittstelle: Bitte Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
  Technische Daten:
  • Bussystem KNX: Nein
  • Bussystem KNX-Funk: Nein
  • Bussystem Funkbus: Ja
  • Bussystem LON: Nein
  • Bussystem Powernet: Nein
  • Andere Bussysteme: ohne
  • Funk bidirektional: Ja
  • Ausführung: Mehrfach-Schnittstellen
  • Montageart: REG
  • Breite in Teilungseinheiten: 1
  • Demontageschutz: Nein
  • Mit LED-Anzeige: Nein
  • Updatefähig: Nein
  • Betriebsspannung: 12 V
  • Spannungsart: DC
  • Leistungsaufnahme: 0,5 W
  • Protokoll: sonstige
  • Providerabhängig: Nein
  • Visualisierung: Nein
  • Web-Server: Nein
  • Funk-Schnittstelle: Nein
  • IR-Schnittstelle: Nein
  • Schutzart (IP): IP20

  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
