Produktinformationen

Beschreibung

Allgemeine Beschreibung

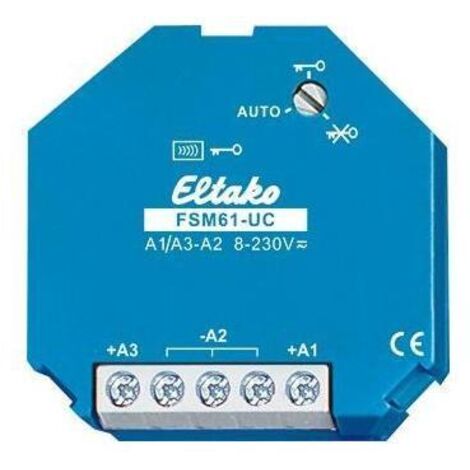

Das FSM61-UC Eltako Funk Sender 2-Kanal Unterputz ist ein Funk-2-fach-Sendemodul mit einer maximalen Reichweite von 30 m im Freifeld. Es verfügt über eine innenliegende Antenne und benötigt keine ständige Stromversorgung, wodurch kein Stand-by-Verlust entsteht. Das Modul ist für die Einbaumontage konzipiert.

Technische daten

Abmessungen: 45 mm lang, 45 mm breit, 18 mm tief

Universal-Steuerspannung: +An/-A2 verarbeitet Steuerbefehle von 8 bis 253 V AC oder 10 bis 230 V DC

Minimale Steuerbefehlsdauer: 0,2 Sekunden

Maximale Parallelkapazität der Steuerleitungen bei 230 V: 5 nF (entspricht ca. 20 Metern)

Kompatibilität und Zubehör

Kann wie ein Funktaster Funktelegramme in den Eltako-Gebäudefunk senden

Steuerkontakte: A1 und A3

Installation

Für die Aktivierung bzw. Deaktivierung der Verschlüsselung wird ein Drehschalter benötigt

Der Drehschalter steht im Betrieb auf AUTO

Anwendung

A1 veranlasst ein Funktelegramm wie das Drücken der Wippe oben eines Funktasters

A3 veranlasst ein Funktelegramm wie das Drücken der Wippe unten

Telegramm beim Öffnen der beiden Steuerkontakte ist identisch mit dem von Funktaster loslassen

Bei Verbindung der Klemmen A1 und A3 wird 1x je Minute ein Funktelegramm von A3 gesendet, solange die Steuerspannung anliegt

Eigenschaften

Länge
4.5 cm
Breite
4.5 cm
Leistung
30 W
Elektrische Spannung
230 V
Material
Metall

Eltako Funk-Sendemodul FSM61-UC
