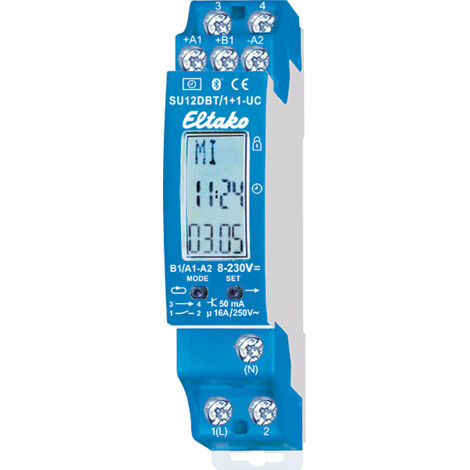

Eltako SU12DBT/1+1-UC Schaltuhr digital 8 V/AC, 230 V/AC, 8 V/DC, 230 V/DC

Beschreibung

2-Kanal-Schaltuhr mit Display und Bluetooth. Kanal 1 mit 1 Schließer potenzialfrei 16A/250VAC und DX. Kanal 2 mit 1 OptoMOS-Halbleiterausgang potenzialfrei 50mA/12..230VUC z. B. zur Ansteuerung eines elektronischen Relais (ER) oder Stromstoß-Gruppenschalters (EGS). Mit Displaybeleuchtung und Astro-Funktion. Stand-by Verlust nur 0,1-0,3 Watt.
Versorgungsspannung und Steuerspannung für die Zentralsteuerung 12..230VUC.

Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.
1 Teilungseinheit = 18 mm breit, 58 mm tief.
Mit der patentierten Eltako-Duplex-Technologie (DX) kann der normalerweise potenzialfreie Kontakt 1 beim Schalten von 230V/50Hz -Wechselspannung trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Standby-Verlust von nur 0,1 Watt.
Bis zu 60 Schaltuhr-Speicherplätze werden frei auf die Kanäle verteilt. Mit Datum und automatischer Sommerzeit/Winterzeit-Umstellung. Gangreserve ohne Batterie ca. 7 Tage.
Jeder Speicherplatz kann entweder mit der Astrofunktion (automatisches Schalten nach Sonnenaufgang bzw. -Untergang), der Einschalt- und Ausschaltzeit oder einer Impulsschaltzeit (Auslieferzustand 2 Sekunden) belegt werden. Die Ein- bzw. Ausschaltzeit Astro kann bis zu ± 2 Stunden verschoben werden. Zusätzlich kann eine von den Sonnenwenden beeinflusste Zeitverschiebung von bis zu ± 2 Stunden ein­gegeben werden. Mit Steuereingang (+A1) für Zentralsteuerung EIN oder AUS mit Priorität.
Die Einstellung der Schaltuhr erfolgt entweder über Bluetooth mit der App oder mit den Tasten MODE und SET, eine Tastensperre ist möglich.
Durch das 1. Drücken von MODE bzw. SET schaltet sich die Displaybeleuchtung ein.
20 Sekunden nach der letzten MODE- bzw. SET-Betätigung springt das Programm automatisch in die Normal­anzeige zurück und die Displaybeleuchtung wird ausgeschaltet.
Schaltuhr mit der App einstellen:
SET drücken, im Display erscheint BLE (Bluetooth) und die ID der Schaltuhr. Nun kann die Verbindung mit der App hergestellt werden (Auslieferzustand Passkey 123123).
QR-Code auf der Bedienungsanleitung scannen, die App führt durch den Anlernvorgang. Nachdem die Verbindung zur App hergestellt wurde, erscheint BLE+ im Display. Die Tasten MODE und SET sind nun gesperrt.
Bluetooth-Reset (evtl. geänderten Passkey löschen): Die Verbindung zur App muss getrennt sein. MODE und SET gleichzeitig 2 Sekunden drücken, RES blinkt im Display. Nun SET 2 Sekunden drücken, es erscheint bLE im Display. Wird mit MODE bestätigt, wird der BLE-Reset ausgeführt, der Passkey gelöscht und der Auslieferzustand hergestellt.
Schaltuhr mit den Tasten MODE und SET einstellen:
Sprache einstellen: Nach jedem Anlegen der Versorgungsspannung kann innerhalb von 10 Sekunden mit SET die Sprache gewählt und mit MODE bestätigt werden. D = deutsch, GB = englisch, F = französisch, IT = italienisch und ES = spanisch. Anschließend erscheint die Normalanzeige: Wochentag, Uhrzeit, Tag und Monat.
Schnelllauf: Bei den nachfolgenden Einstellungen laufen die Zahlen schnell hoch, wenn die Eingabetaste länger gedrückt wird. Loslassen und erneut länger Drücken ändert die Richtung.
Uhrzeit einstellen: MODE drücken und danach bei PRG mit SET die Funktion UHR suchen und mit MODE auswählen. Bei S mit SET die Stunde wählen und mit MODE bestätigen. Ebenso bei M wie Minute verfahren.
Datum einstellen: MODE drücken und danach bei PRG mit SET die Funktion DAT suchen und mit MODE auswählen. Bei J mit SET das Jahr wählen und mit MODE bestätigen. Ebenso bei M wie Monat und T wie Tag verfahren. Als letzte Einstellung in der Reihenfolge blinkt MO (Wochentag). Dieser kann mit SET ein­gestellt und mit MODE bestätigt werden.
