Allgemeine Beschreibung

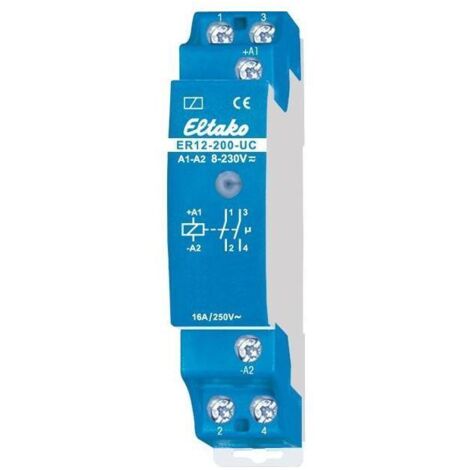

Der Eltako ER12-200-UC Schaltrelais ist ein modernes, teilelektronisches Relais, das ideal zur Steuerung von Elektroinstallationen eingesetzt werden kann. Mit einer Nennspannung von 230 V und einem maximalen Schaltstrom von 16 A ist es kompakt (58 mm hoch) und bietet eine zuverlässige und sichere Steuerung. Die LED-Anzeige und das geringe Schaltgeräusch machen es besonders benutzerfreundlich. Es ist einfach auf eine DIN-Schiene zu montieren und eignet sich hervorragend für Automatisierungsprojekte.Technische daten
- Funktion: teilelektronisch
- Montageart: DIN-Schiene
- Breite in Teilungseinheiten: 1
- Einbautiefe: 58 mm
- Anzahl der Kontakte als Schließer: 2
- Steuerspannung: 8..230 V
- Steuerspannungsart: AC/DC
- Frequenz der Steuerspannung: 50 Hz
- Bemessungsstrom: 16 A
- Versorgungsspannung: 250 V
- Spannungsart der Versorgungsspannung: AC
- Max. Glühlampenlast: 2000 W
- Max. Leuchtstofflampenlast: 1000 VA
- Max. Leuchtstofflampenlast (Duo-Schaltung): 1000 VA
- Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
- Max. Schaltstrom (cos phi: 0,6): 4 A
Kompatibilität und Zubehör
- Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung.
- Für die Rückmeldung mit der Schaltspannung eines Dimmschalters sind die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC geeignet.
Installation
- Einfach auf Tragschiene DIN-EN 60715 TH35 montierbar.
Anwendung
- Ideal zur Steuerung von Elektroinstallationen.
- Geeignet für Automatisierungsprojekte.
Weitere Informationen
- Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust.
- Durch die Verwendung eines bistabilen Relais gibt es im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung.
- Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, der das bistabile Relais in die richtige Richtung schaltet.
- Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.
