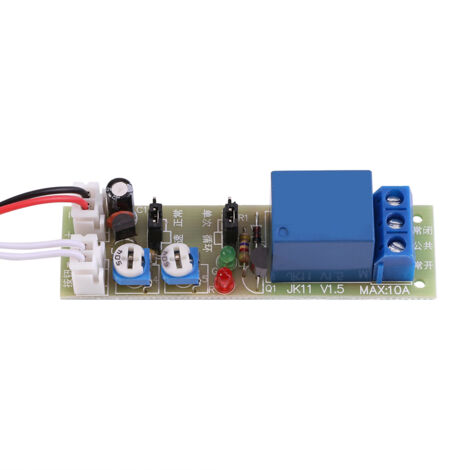

Endlos-Zyklus-Timer - Einstellbares Verzögerungsrelaismodul Ein/Aus (DC12V, 0-60min)

Willkommen in unserem Shop! Dieses hochpräzise Zeitverzögerungsrelais bietet stabile und zuverlässige Leistung für eine Vielzahl von Automatisierungs- und Steuerungsanwendungen. Es verfügt über zwei Betriebsmodi: einen monostabilen Zeitverzögerungsmodus und einen kontinuierlichen Zyklusmodus, die bequem per Jumper ausgewählt werden können. Dank des erweiterten einstellbaren Zeitbereichs für die Einschaltverzögerung (T1) und die Ausschaltverzögerung (T2) eignet es sich ideal zur Steuerung von Hubbewegungen, zum zyklischen Einschalten von Geräten oder zur Lebensdauerprüfung von Produkten. Typische Anwendungsbereiche sind zeitgesteuerte Maschinen, Testschaltungen für Wiederholungszyklen und die intermittierende Steuerung von Geräten wie z. B. Aquarienpumpen.
**Wichtigste Spezifikationen:** *
**Versorgungsspannung und Zeitverzögerungsbereich (wählbar):** DC 5 V (0–15 min), DC 5 V (0–60 min), DC 12 V (0–15 min), DC 12 V (0–60 min), DC 24 V (0–15 min), DC 24 V (0–60 min). *
**Maximale Belastbarkeit:** 10 A bei 250 V AC oder 10 A bei 30 V DC. *
**Modulabmessungen:** 70 mm lang x 20 mm breit (ca. 2,75" x 0,78"). *
**Timergenauigkeit:** Der Zeitfehler beträgt weniger als 2 %.
**Betriebsarten:** *
**Timer-Modus (Jumper an OP3):** Bei Auslösung aktiviert sich das Relais, bleibt für die eingestellte Zeit T1 aktiviert und deaktiviert sich dann. Eine erneute Auslösung während der Verzögerungszeit T1 unterbricht den Timer sofort. *
**Zyklus-Modus (Jumper an OP4):** Bei Auslösung aktiviert sich das Relais, bleibt für T1 aktiviert, deaktiviert sich, bleibt für T2 deaktiviert und wiederholt diesen Zyklus kontinuierlich. Die Zeiten T1 und T2 werden unabhängig voneinander über zwei Potentiometer eingestellt. Ein Trigger während einer der Verzögerungen unterbricht den Zyklus.
**Tipp zum Einstellen der Zeit:** Die Zeit kann durch Messen der Spannung (Uc) am Zeitverzögerungswiderstand geschätzt werden. Beispiel: Bei einem 5-V-Modul mit 15 Minuten: Beträgt Uc 2 V, so ist die eingestellte Zeit (2 V / 5 V) * 15 min = 6 Minuten.
**Ihre Bestellung umfasst:** Sie erhalten 1 Zeitverzögerungsrelaismodul.
