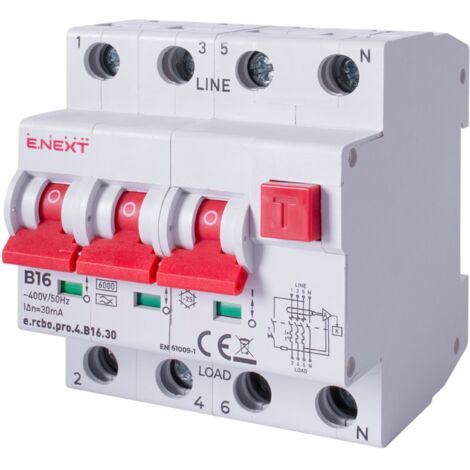

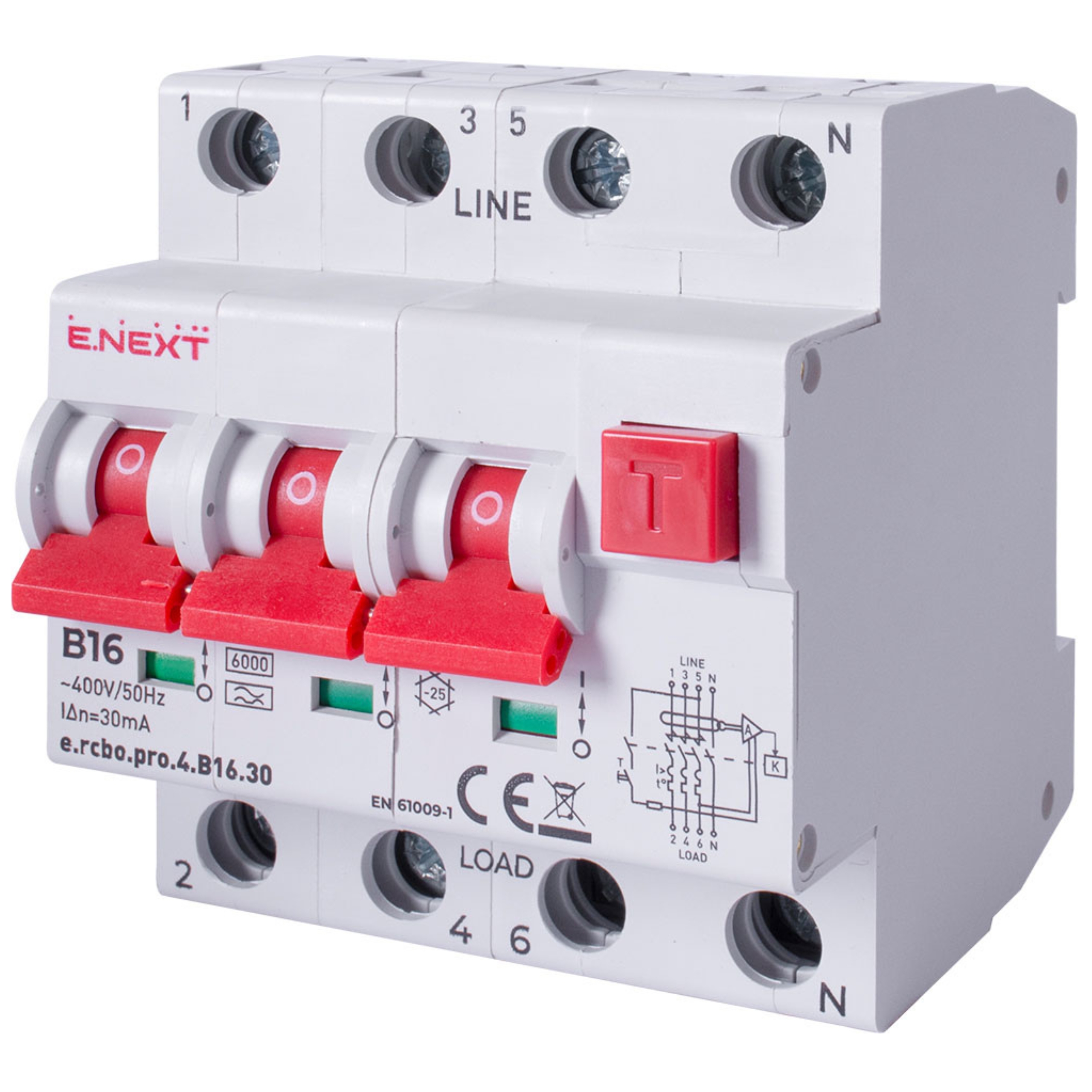

E.NEXT p0720029 Differenzialschutzschalter mit PRO-Modul 4P B 16A 30mA 6kA TYP A

Der Differenzialschutzschalter mit Überstromschutz ist ein modernes Sicherheitsgerät, das die Funktionen eines Differenzialschutzschalters und eines Überstromschutzgeräts in einem Gehäuse vereint. Er schützt elektrische Anlagen vor Stromschlag, Überlastung und Kurzschluss und sorgt so für ein hohes Maß an Sicherheit in Wohnhäusern, Büros und Industrieanlagen. Er reagiert sofort auf den Fluss eines Differenzstroms (z. B. bei Isolationsschäden oder Kontakt mit einem Phasenleiter) und schützt den Stromkreis gleichzeitig vor Überlastung und Kurzschluss.

Technische Daten:

• Polzahl: 3P+N
• Zeit-Strom-Kennlinie: B
• Bemessungsstrom (In): 16A
• Bemessungskurzschlussausschaltvermögen (Icu): 6kA
• Differenzausschaltstrom (IΔn): 30mA
• Typ: A
• Strombegrenzungsklasse: 2
• Stoßspannungsfestigkeit (Uimp): 4kV
• Anzugsdrehmoment der Klemmen: 3Nm
• Höhe über Meeresspiegel: 2000m
• Isolationsspannung (Ui): 500V
• Bemessungsbetriebsspannung (Ue), V AC: 400
• Stromart: AC
• Bemessungsfrequenz: 50Hz
• Max. Querschnitt der anschließbaren Leiter: 25mm²
• Schutzart: IP20
• Normenkonformität: EN 61009-1
• Mechanische / elektrische Lebensdauer (WZ-Zyklen), nicht weniger als: 10 000 / 6 000
• Betriebstemperaturbereich: -25…+40°C
• Nennschaltvermögen (Ein-/Ausschalten): 500A
• Montage: auf 35 mm DIN-Schiene
• Auslösertyp: elektronisch
• Betriebslage: vertikal, horizontal, mit einer Abweichung von nicht mehr als 5°
• Gewicht (maximal): 400g
• GABEL-Sammelschienenanschluss: nein

Hauptmerkmale:

Differenzial- und Überstromschutz

DIN-Schienenmontage

Platzsparend im Schaltschrank

Schnelle Reaktion und Zuverlässigkeit
