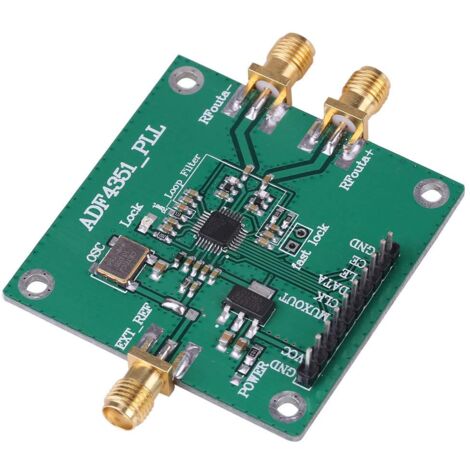

Entwicklungsboard, Frequenzsynthesizer, 35M-4.4GHz RF Signalquelle Phase Locking Loop Frequenzsynthesizer ADF4351 Entwicklungsboard

Spezifikationen:
Ausgangsfrequenzbereich: 35 MHz - 4,4 GHz
Versorgungsspannung: 4-9V (5VDC)
Ausgangssignal:
2.2GHZ - 4.4GHz Sinuswelle (fundamental)
35MHZ - 2,2 GHz Rechteck (Grundteilung)
Ausgangssignal: Ausgangsgeschwindigkeit, Signalstärke: + 5dBm (programmierbar)
HF-Stecker: SMA-Buchsenkopf
Steuerschnittstelle: Dreiadriger serieller Peripherieschnittstellenbus
Reference Clock: 10.000MHZ (Standard), über die Schnittstelle zu einem externen SMA

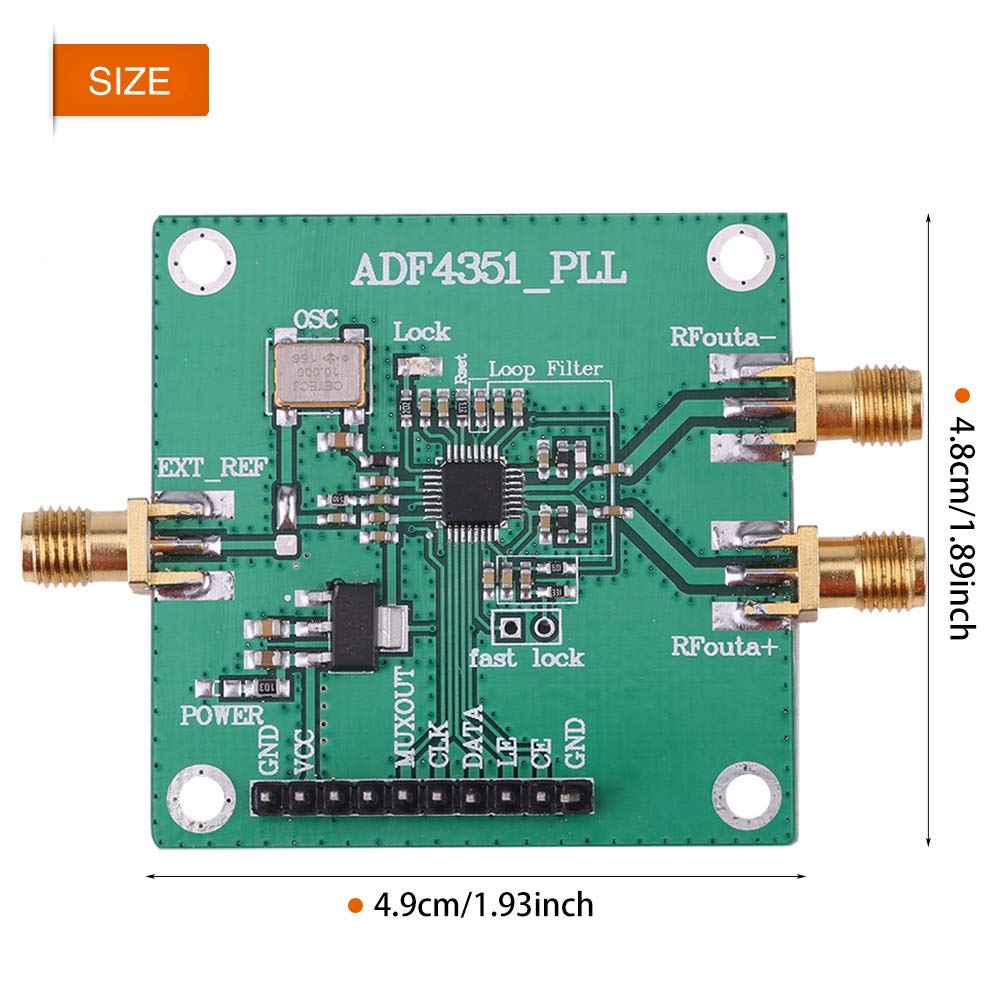

Größe: Ca. 4,8 x 4,9 cm / 1,89 x 1,93 Zoll
Gewicht: 15g
Verbindung:
Das Modul kann Mikrocontroller LCD1602 / LCD12864 Modulanschluss (kann direkt rückwärts angeschlossen werden), bequeme Software-Debugging, beide Sperranzeige (Lock). Pin entspricht folgendem:
1. GND ------------------------- GND
2.VDD (5V) ------------------- VCC
3.VO -------------------------- NC (leer)
4.RS -------------------------- NC (leer)
5.R / W ------------------------- MUXOUT
6.EN -------------------------- CLK
7.DB0 ------------------------- DATEN
8.DB1 ------------------------- LE
9.DB2 ------------------------- CE (hat 10K Pullup)
10.DB3 ------------------------- GND (nicht nehmen)

Referenzuhr:
10.000MHZ Standard-Referenztaktsignal ist aktive Uhr oder ein externes Referenztaktsignal, Sie müssen die Drei-Wege-Verbindung mit einem Lötkolben ändern, externes EXT_REF-Referenzsignal anschließen.
HF-Ausgang:
Zur Vereinfachung der Verwendung ist die Standardeinstellung die Breitbandausgabe, die Ausgabe von zwei differentiellen Signalen, wobei eine Möglichkeit zur Ausgabe verwendet werden kann, die andere Möglichkeit zur Überwachung der Ausgabe.
Lieferinhalt:
1 x ADF4351 HF-Signalquelle Frequenzsynthesizer

1. HINWEIS: Es kann von der offiziellen Software des oberen Computers gesteuert werden.

2. WELL DESIGNED CIRCUIT BOARD LAYOUT: Diese ADF4351 Signalquellen-Entwicklungskarte hat ein gut gestaltetes Leiterplattenlayout.

3. KOMFORTABLER BETRIEB: Alle Kontrollstifte sind zur bequemen Bedienung herausgefhrt.

4. HINWEIS: Standard + -50ppm 25M aktiven Quarzoszillator.

5. FUNKTION: Dreiadriger serieller Peripherieschnittstellenbus fhrt zu Steuerpin und Zustandspins, wodurch alle Funktionen einschlielich Punktfrequenzsweep und Frequenzsprung mglich sind.
