1,35 kW Pelletsaugsystem Set 5 Loader 900 VakuMatik

Pelletsaugsystem Set 5, VakuMatik mit motorisierter Düse und LOADER 900 mit 1,35 kW

Komplettset für trichterförmige Lager. Der rotierende Stahlbolzen der VakuMatik löst vor jedem Saugzyklus Pelletbrücken auf, die LOADER 900 fördert die Pellets bis 30 m weit und 6 m hoch zum Kessel.

Elektrischer Anschluss

• Stromversorgung 230 V und 50 Hz für LOADER 900, VakuMatik und CONTROL PANEL DRIVE
• VakuMatik mit 15 W und 0,14 A, Anschlussleitung ins Lager erforderlich, Schutzart IP40
• Stromaufnahme der Saugturbine 6 A, eigener Stromkreis empfohlen
• Anschluss nur durch eine Elektrofachkraft nach VDE 0100
• Vor Arbeiten an der Anlage allpolig spannungsfrei schalten, gegen Wiedereinschalten sichern und abkühlen lassen

Technische Daten

• VakuMatik 12 Umdrehungen pro Minute, 5 Nm, Ansaugung 50 mm, 323 x 323 x 462 mm, 7,7 kg
• LOADER 900 mit 1,35 kW, 216 m³/h, Filter E11 waschbar 6.700 cm², Behälter 18 l, IP20
• LOADER 900 Gewicht 10,5 kg, Maße 305 x 363 x 906 mm, Anschluss links oder rechts
• DISPENSER 5,2 l mit Klappenöffnungssensor, IP44
• Förderstrecke bis 30 m, Höhenunterschied bis 6 m

Montagehinweise für die Fachkraft

• VakuMatik unter dem Lagerauslauf montieren, ein flaches Lager ohne Trichter ist ungeeignet
• Verschluss- und Wartungsmodul zwischen Lagerauslauf und VakuMatik setzen, dann lässt sich die Einheit ohne Entleeren des Lagers warten
• Vor dem Öffnen der Einheit das Wartungsmodul schließen und die Anlage spannungsfrei schalten
• Anschlussseite der Saugleitung am Zyklon vor der Montage festlegen, links und rechts sind wählbar
• PU-Schlauch mit großen Radien verlegen, Schlauchenden an jeder Kupplung leitend verbinden und erden
• Filter der LOADER 900 regelmäßig ausbauen, mit Wasser auswaschen und vollständig trocknen lassen

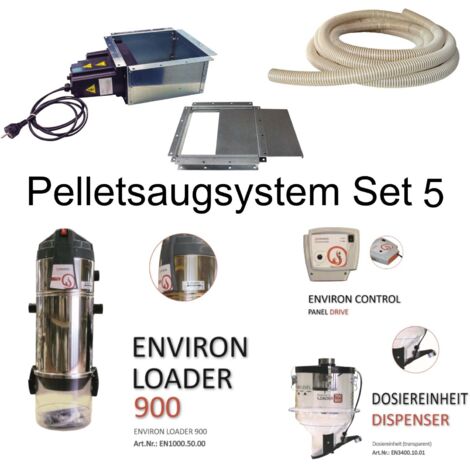

Lieferumfang

• 1 x VakuMatik mit motorisierter Düse, 1 x Verschluss- und Wartungsmodul
• 1 x LOADER 900, 1 x CONTROL PANEL DRIVE, 1 x DISPENSER mit Schablone
• 20 m PU-Pelletschlauch 50 mm, Verbindungskabel, Anschlussmaterial und Anleitung
