Allgemeine Beschreibung

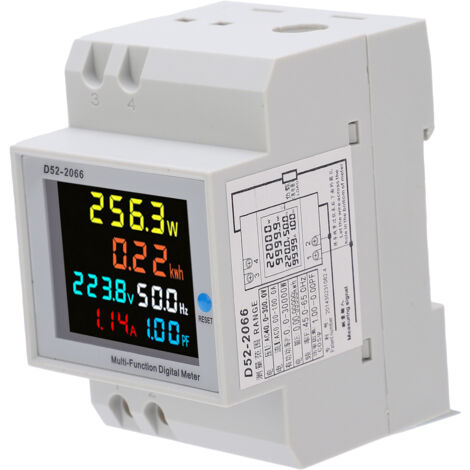

Der Eosnow D522066 Haushalts-Wattstundenzähler ist ein intelligenter einphasiger Energiezähler, der für den Einsatz in verschiedenen Bereichen wie der chemischen Industrie, Kraftwerken, Automatisierungsgeräten und elektromechanischen Geräten konzipiert ist. Mit einem farbigen LCD-Bildschirm bietet er einen 178° breiten Betrachtungswinkel und zeigt gleichzeitig sechs wichtige Parameter an: Wechselspannung, Wechselstrom, Wirkleistung, Leistungsfaktor, Frequenz und elektrische Energie. Der kompakte und robuste Zähler ermöglicht eine einfache Überwachung des Stromverbrauchs des gesamten Haushalts.Technische daten
- Modell: D52-2066
- Material: ABS
- Messgenauigkeit: 1 % ± 2 Wörter
- Messbereich: Wechselspannung: AC40,0–300,0 V
- Wechselstrom: AC0–100,0 A
- Auflösung der Stromanzeige: 0,01 A
- Stromfrequenz: 45,0 Hz–65,0 Hz
- Leistungsfaktor: 0,00-1,00 PF
- Wirkleistung: 0-30000 W (Auflösung: 0,1 W bis 9999,9 W, 1 W für 10000-30000 W)
- Elektrizität: 0-9999 kWh (Auflösung: 0,01 kWh bis 999,99 kWh, 0,1 kWh für 1000,0-9999,9 kWh, 1 kWh für 10000-9999 kWh)
- Messgeschwindigkeit: etwa 2-mal pro Sekunde
Installation
- Schließen Sie die gemessene Spannung an die Anschlüsse 1 und 2 unten links am Messgerät an.
- Der eingebaute Transformator wird gemäß dem Schaltplan verdrahtet.
- Der Draht der Messschleife kann durch das Loch unter dem Messgerät oder durch das kreisförmige Loch oben am Messgerät geführt werden.
- Schließen Sie den externen Transformator gemäß dem Schaltplan an und verbinden Sie die Drähte des sekundären Endes des Stromwandlers mit den Anschlüssen 3 und 4 oben links am Messgerät.
Anwendung
- Überwachung des Stromverbrauchs in Haushalten und industriellen Anwendungen.
- Geeignet für den Einsatz in der chemischen Industrie, Kraftwerken und Automatisierungsgeräten.
Weitere Informationen
- Paketliste: 1 x Smart Wattstundenzähler, 1 x Handbuch
- Hinweis: Der Messspannungsbereich beträgt 250–450 V und ist nur für reines Wechselstromnetz mit 45–65 Hz geeignet.
