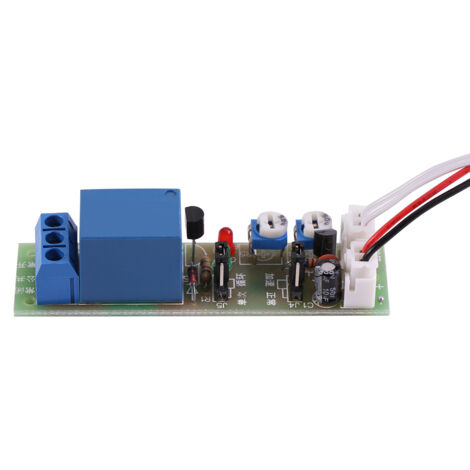

Einstellbares Relaismodul mit unendlich langer Zykluszeitverzögerung, zeitgesteuerter Ein-/Ausschalter (DC24V, 0-15min)

Merkmale:

1. Dieses Zeitverzögerungsrelais-Modul zeichnet sich durch hohe Präzision, Stabilität und Zuverlässigkeit aus.
2. Es unterstützt zwei Betriebsmodi: Einzelbetrieb (Mon) und Zyklusbetrieb. Der Wechsel zwischen den Modi erfolgt einfach per Jumper.
3. Der einstellbare Zeitbereich ist breit gefächert; sowohl die Ein- als auch die Ausschaltzeit sind anpassbar.
4. Ideal zur Steuerung von Wechsel- oder wiederholten Ein-/Ausschaltzyklen für Geräte- und Produkt-Burn-in-Tests.
5. Weit verbreitet in zeitgesteuerten Geräten, Maschinen-Testschaltungen, intermittierenden Aquarienpumpen usw.

Spezifikationen:

Merkmale:
Dieses Zeitverzögerungsrelais-Modul zeichnet sich durch hohe Präzision, Stabilität und Zuverlässigkeit aus.
Es unterstützt zwei Betriebsmodi: Einzelbetrieb (Mon) und Zyklusbetrieb. Der Wechsel zwischen den Modi erfolgt einfach per Jumper. Es stehen zahlreiche Spannungs- und Zeitbereiche zur Auswahl; die Ein- und Ausschaltzeiten sind einstellbar.
Ideal zur Steuerung von Wechselstrom oder wiederholtem Ein-/Ausschalten für Geräte- und Burn-In-Tests.
Weit verbreitet bei zeitgesteuerten Geräten, Maschinentestschaltungen, intermittierenden Aquarienpumpen usw.
Spezifikationen:
Typ: DC 5 V, 0–15 min / DC 5 V, 0–60 min / DC 12 V, 0–15 min / DC 12 V, 0–60 min / DC 24 V, 0–15 min / DC 24 V, 0–60 min (optional)
Max. Belastbarkeit: 10 A 250 V AC, 10 A 30 V DC
Größe: 70 x 20 mm / 2,75 x 0,78 Zoll
Zeitfehler:
T1 (Relais-Aktivierungsverzögerungszeit), T2 (Relais-Deaktivierungsverzögerungszeit)
Einzelzeitmodus (Jumper OP3):
1. Das Modul wird eingeschaltet. Bei Auslösung wird das Relais aktiviert, verzögert (T1) und deaktiviert.
2. Bei erneuter Auslösung während der Verzögerung wird diese sofort abgebrochen.
Zyklusmodus (Jumper OP4):
1. Das Modul wird eingeschaltet. Bei Auslösung wird das Relais aktiviert, verzögert (T1), deaktiviert, verzögert (T2) und wieder aktiviert. Dieser Zyklus wiederholt sich. T1 und T2 werden jeweils durch zwei einstellbare Widerstände festgelegt.
2. Bei Auslösung während der Verzögerung wird diese sofort abgebrochen. So stellen Sie die Zeit schnell ein:
Die Zeit kann schnell durch Messen der Spannung (Uc) am Widerstand eingestellt werden. Beispiel: Ein 5-V-Modul mit 15 Minuten Verzögerung. Bei Uc = 2 V beträgt die Zeit = 2 V / 5 V * 15 min = 6 min.
Lieferumfang: 1 x Zeitverzögerungsrelais-Modul
