PEACEFAIR PZEM-017 Kommunikationsmodul für Gleichstrom-Energieverbrauchszähler (8)

Merkmale:

1. Es dient hauptsächlich zur Messung von Gleichspannung, Strom, Wirkleistung, Frequenz und Leistungsaufnahme.
2. Der Strommessbereich beträgt je nach Spezifikation des externen Shunts 50 A, 100 A, 200 A und 300 A.
3. Es stehen 10 verschiedene Kits zur Auswahl, die Ihre unterschiedlichen Anforderungen erfüllen.
4. Die physikalische Schicht verwendet eine UART-zu-RS485-Kommunikationsschnittstelle mit einer Baudrate von 9600, 8 Datenbits, 2 Stoppbits und ohne Parität.
5. Die Anwendungsschicht nutzt das ModbusRTU-Protokoll zur Kommunikation und unterstützt ausschließlich Funktionscodes wie 0x03, 0x04, 0x06, 0x41, 0x42 usw.

Spezifikationen:

Dieses Modul dient hauptsächlich zur Messung von Gleichspannung, Strom, Wirkleistung, Frequenz und Leistungsaufnahme. Es verfügt über keine Anzeigefunktion; die Daten werden über die RS485-Schnittstelle ausgelesen.
Merkmale:
Es dient hauptsächlich zur Messung von Gleichspannung, Strom, Wirkleistung, Frequenz und Leistungsaufnahme.
Der Strommessbereich beträgt je nach Spezifikation des externen Shunts 50 A, 100 A, 200 A und 300 A. Es stehen 10 verschiedene Kits zur Auswahl, die Ihre unterschiedlichen Anforderungen erfüllen. Die physikalische Schicht nutzt eine UART-zu-RS485-Schnittstelle mit einer Baudrate von 9600, 8 Datenbits, 2 Stoppbits und ohne Parität. Die Anwendungsschicht verwendet das Modbus-RTU-Protokoll und unterstützt ausschließlich Funktionscodes wie 0x03, 0x04, 0x06, 0x41, 0x42 usw. Der Spannungsschwellenwert ist einstellbar und in einen Hoch- und einen Niederspannungsschwellenwert unterteilt. Wird der Schwellenwert durch die gemessene Spannung überschritten, kann ein Alarm ausgelöst werden. Spezifikation: Marke: PEACEFAIR Modell: PZEM-017 Spannung: Messbereich: 0,05–300 V (bei hoher Prüfspannung) Auflösung: 0,01 V Messgenauigkeit: 1 % Strom: Messbereich: 0,02–300 A (kompatibel mit 50 A, 100 A, 200 A, 300 A (vier Shunt-Typen))
Auflösung: 0,01 A
Messgenauigkeit: 1 %
Leistung:
Messbereich: 0,2–90 kW
Auflösung: 0,1 W
Messgenauigkeit: 1 %
Energieverbrauch:
Messbereich: 0–9999 kWh
Auflösung: 1 Wh
Messgenauigkeit: 1 %
Reset: Per Software Überspannungsalarm:
Standard-Hochspannungsschwelle: 300 V
Standard-Niederspannungsschwelle: 7 V
Kommunikationsschnittstelle: RS485-Schnittstelle
Betriebstemperatur: -20 ~ 60 °C
Produktgröße: ca. 9 × 6 × 2,3 cm
Gewicht: ca. 77 g ~ 287 g
Registeradresse Beschreibung Auflösung
0x0000 Spannungswert 1LSB entspricht 0,01 V
0x0001 Stromwert 1LSB entspricht 0,01 A
0x0002 Niedriger Leistungswert 16 Bit 1LSB entspricht 0,1 W
0x0003 Hoher Leistungswert 16 Bit />0x0004 Niedriger Energiewert (16 Bit, 1 LSB entspricht 1 Wh)
0x0005 Hoher Energiewert (16 Bit)
0x0006 Hochspannungsalarmzustand (0xFFFF = Alarm, 0x0000 = kein Alarm)
0x0007 Niedrigspannungsalarmzustand (0xFFFF = Alarm, 0x0000 = kein Alarm)
Registeradresse Beschreibung Auflösung
0x0000 Hochspannungsalarmschwelle (5–350 V), Standardwert: 300 V (1 LSB entspricht 0,01 V)
0x0001 Niedrigspannungsalarmschwelle (1–350 V), Standardwert: 7 V (1 LSB entspricht 0,01 V)
0x0002 Modbus-RTU-Adressbereich: 0x0001–0x00F7
0x0003 Strom Messbereich: 0x0000: 100 A, 0x0001: 50 A, 0x0002: 200 A, 0x0003: 300 A.
Optionales Kit:
#1 1 x DC-Leistungsmesser
#2 1 x DC-Leistungsmesser, 1 x RS485-zu-USB-Kabel
#3 1 x DC-Leistungsmesser, 1 x 50-A-Shunt
#4 1 x DC-Verbrauchsmesser, 1 x 100-A-Shunt
#5 1 x DC-Verbrauchsmesser, 1 x 200-A-Shunt
#6 1 x DC-Verbrauchsmesser, 1 x 300-A-Shunt
#7 1 x DC-Verbrauchsmesser, 1 x RS485-zu-USB-Kabel, 1 x 50-A-Shunt

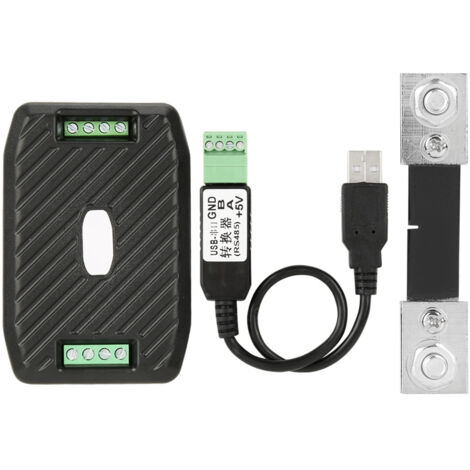

#8 1 x DC-Verbrauchsmesser, 1 x RS485-zu-USB-Kabel 1 x 100-A-Shunt
#9 1 x Gleichstromverbrauchsmesser 1 x RS485-zu-USB-Kabel 1 x 200-A-Shunt
#10 1 x Gleichstromverbrauchsmesser 1 x RS485-zu-USB-Kabel 1 x 300-A-Shunt
Hinweis:
Die RS485-Schnittstelle ist ein passiver Ausgang und benötigt eine externe 5-V-Stromversorgung mit einer Leistung von > 100 mA. Bei einer Eingangsspannung unter 7 V muss eine separate 5-V-Betriebsspannung über den USB-Anschluss bereitgestellt werden. Verwenden Sie den USB-Anschluss Ihres PCs NICHT als separate Stromquelle, da dies Ihren PC beschädigen kann.
