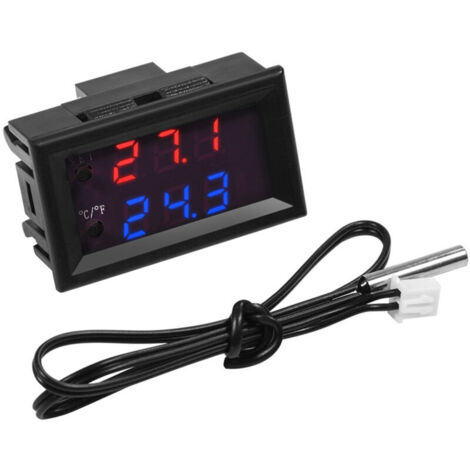

Eosnow XD-2048 Digitaler LED-Mikrocomputer-Thermostatschalter Temperaturregler (12V)

Merkmale:

1. Dieser Temperaturregler mit elegantem Digitaldisplay kann auf Celsius oder Fahrenheit eingestellt werden.
2. Der Temperaturregler zeichnet sich durch hohe Genauigkeit, hohe Empfindlichkeit und hohe Stabilität aus.
3. Breiter Temperaturmessbereich von -50 °C bis 110 °C und unterstützt Überhitzungsschutz.
4. Er kann direkt installiert oder in ein industrielles Steuerungssystem integriert werden – bequem und schnell.
5. Weit verbreitet in Lukenbereichen, Gerätegehäusen, Klimaanlagen, Temperaturregelung und anderen Bereichen.

Spezifikationen:

Merkmale:
Dieser elegante Temperaturregler mit Digitaldisplay kann auf Celsius oder Fahrenheit eingestellt werden.
Der Temperaturregler bietet hohe Präzision, hohe Empfindlichkeit und hohe Stabilität. Es verfügt über einen breiten Temperaturmessbereich von -50 °C bis 110 °C und bietet Hochtemperaturschutz. Es lässt sich bequem und schnell direkt installieren oder in einen industriellen Schaltschrank integrieren. Es findet breite Anwendung in Brütereien, Gerätegehäusen, Klimaanlagen, Temperaturregelung und anderen Bereichen. Technische Daten: Eingangsspannung: DC 12 V, DC 24 V (optional) Temperaturmessbereich: -50 °C bis 110 °C Auflösung: -9,9 °C bis 99,9 °C - 0,1 °C, andere Temperaturbereiche: 1 °C Messgenauigkeit: 0,1 °C Regelgenauigkeit: 0,1 °C Genauigkeit der Rückwärtsdifferenz: 0,1 °C Aktualisierungsrate: 0,5 s Übertemperaturschutz: 0 bis 110 °C
Messeingang: Wasserdichter NTC-Sensor (10 kΩ ± 0,5 %)
Ausgang: 20-A-Relais
Umgebungsbedingungen:
Temperatur: -10 °C bis 60 °C
Luftfeuchtigkeit: 20 % bis 85 %
Abmessungen: 4,8 x 2,8 cm / 1,89 x 1,10 Zoll
Standby Stromstärke: ≤ 35 mA
Aktivierungsstrom: ≤ 65 mA
Gebrauchsanweisung:
Nachdem Sie die Stromversorgung und die Last angeschlossen haben (siehe Schaltplan), können Sie den Regler einschalten. Die rote Anzeige zeigt die Temperaturmessung an, die blaue (oder rote) Anzeige zeigt gegebenenfalls die eingestellte Temperatur an. Sobald die gewünschte Temperatur erreicht ist, drücken Sie die Taste „Set“. Die Anzeige für die nächste digitale Einstellung blinkt zusammen mit der Temperatur. Warten Sie nach der Temperatureinstellung 3 Sekunden; der Regler kehrt automatisch zur Standardeinstellung zurück. Anschließend schaltet der Regler das Relais basierend auf der voreingestellten Temperatur automatisch ab. Dieser Sensor ist für alle Arten von Hochleistungslasten geeignet; bitte stellen Sie sicher, dass die Verdrahtung korrekt ist. Beschreibung der digitalen Anzeige und Status:
Anzeige: Aus bedeutet, dass das Relais abgeschaltet ist; dauerhaft leuchtend bedeutet, dass das Relais geschlossen ist.
Digitalanzeige: Das Symbol LLL zeigt einen offenen Sensorkreis an, während das Symbol HHH anzeigt, dass der Regler das Relais zwangsweise abschaltet, wenn der Messbereich überschritten wird. Das Symbol --- signalisiert einen Überhitzungsschutz.
Parameterfunktionsbeschreibung:
Drücken Sie die SET-Taste fünf Sekunden lang, um das Hauptmenü aufzurufen. Drücken Sie STC(+) und C/F(-), um zwischen P0 und P8 zu wechseln.
Um die Parameter P0 bis P8 einzustellen, drücken Sie zunächst gleichzeitig STC(+) und C/F(-), bis P0 blinkt. Passen Sie die Einstellung anschließend mit STC(+) und C/F(-) an. Bestätigen Sie die Eingabe abschließend mit gleichzeitigem Drücken von STC(+) und C/F(-). Mit P1 bis P8 können Sie, ähnlich wie bei P0, die Parameter der einzelnen Codes an Ihre spezifischen Bedürfnisse anpassen. Die C/F-Taste dient zum Umschalten zwischen Fahrenheit und Celsius. Drücken Sie die C/F-Taste einmal, um F (Fahrenheit) anzuzeigen. Drücken Sie sie erneut, um C (Celsius) anzuzeigen. Der Standardmodus ist Celsius (C). Bei einem Hochtemperaturfehler während des Betriebs kann es sein, dass der Fahrenheit-Modus aktiviert ist. Beispieleinstellungen: So überprüfen Sie das Kühlgerät: 1. Schalten Sie im Code P0 auf Celsius (C). 2. Falls die aktuelle Temperatur nicht angezeigt wird, drücken Sie die SET-Taste. Die nächste Zahl im Einstellungstext blinkt. Stellen Sie anschließend mit C/F (+) und SET (-) die Kühlabschalttemperatur ein. Warten Sie nach der Einstellung 3 Sekunden; die Änderung wird automatisch bestätigt. 3. Einstellen der Rücklaufdifferenz: Halten Sie zunächst die SET-Taste fünf Sekunden lang gedrückt, um das Hauptmenü aufzurufen. Drücken Sie dann STC (+) und C/F (-), um zu P1 zu gelangen. Drücken Sie auf P1 gleichzeitig STC (+) und C/F (-). Die Zahl P0 blinkt. Stellen Sie anschließend mit STC (+) und C/F (-) den Differenzwert ein. (Die Rücklaufdifferenz bedeutet, dass Sie einige Grad hinzufügen müssen, um das System zu starten. Wenn sich das System beispielsweise bei einer Abschalttemperatur von 25 Grad abschaltet, müssen Sie die Kühltemperatur auf 28 Grad einstellen. Der Wert im Code P1 muss auf 3 Grad eingestellt werden, die Rücklaufdifferenz beträgt also 3 Grad.) Drücken Sie nach dieser Einstellung gleichzeitig STC (+) und C/F (-), um zu bestätigen.
4: Die oben genannten Schritte sind konfiguriert, die Daten werden automatisch gespeichert. Das Endergebnis ist, dass die Kühlung des Geräts bei Temperaturen über 28 Grad startet und unter 25 Grad stoppt.
So prüfen Sie das Heizgerät:
1: Schalten Sie im Code P0 in den H-Modus.
2: Wenn die Ist-Temperatur angezeigt wird, drücken Sie die SET-Taste. Die nächste Ziffer des Einstellungstextes blinkt. Drücken Sie anschließend C/F (+) und SET (-), um die Abschalttemperatur der Heizung einzustellen. Warten Sie nach der Einstellung 3 Sekunden; die Bestätigung erfolgt automatisch.
3: Einstellen der Rücklaufdifferenz: Drücken Sie zunächst die SET-Taste fünf Sekunden lang ununterbrochen, dann funktioniert es.
