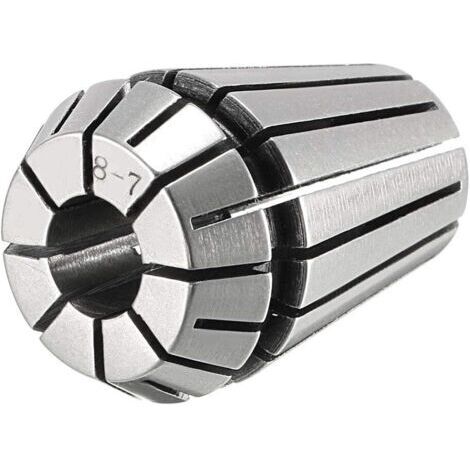

ER20 8mm federbelastetes Spannzangenfutter für CNC-Graviermaschinen und Dreh- und Fräswerkzeuge
'/%3E%3C/svg%3E)
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Beschreibung: Diese ER-Spannzange wird für CNC-Fräswerkzeuge und Werkstückaufnahmemaschinen verwendet. Die Spannzange muss vor dem Einsetzen in das Spannfutter in die Spannzangenmutter eingesetzt werden. Montage- und Demontageanleitung: Setzen Sie die Spannzange in die Mutter ein, drehen Sie sie leicht und warten Sie, bis der Exzenter der Mutter in die Sicherungsringnut einrastet. Drücken Sie die Spannzange gleichmäßig in die Mutter. Montieren Sie Spannzange und Mutter zusammen auf dem Spannfutterkörper oder der Werkzeugmaschinenspindel. Setzen Sie das Gravierwerkzeug in die Spannbohrung ein und ziehen Sie die Mutter mit einem Schraubenschlüssel fest, bis das Gravierwerkzeug sicher fixiert ist. Zum Wechseln des Gravierwerkzeugs lösen Sie die Mutter mit einem Schraubenschlüssel, um das Spannfutter mit dem Gravierwerkzeug zu verlängern. Entfernen Sie das Gravierwerkzeug, drücken Sie die Spannzange heraus und ersetzen Sie sie gegebenenfalls durch eine Spannzange anderer Größe. Technische Daten: Modell: ER20, Klemmdurchmesser: 8 mm, Material: 40Cr-Stahl, Genauigkeit: 0,015 mm, Gesamthöhe: 31,5 mm, Außendurchmesser (max.): 21 mm. Lieferumfang: 1 x Federklemme
Eigenschaften
- MarkeKEEMOTE
- ZertifizierungsstelleNF
- UrsprungHergestellt in Deutschland
- MaterialStahl
- Kompatible BohrmaschineStandard-Bohrmaschine
- Spannung des BohrfuttersSchlüsselloses Selbstspannen
- Art des BohrfuttersSelbstspannend
- ManoMano Art.-NrME102011845
- MMID560541532521
- Herstellerreferenzsw-0325-4625
- EAN6271389751041
