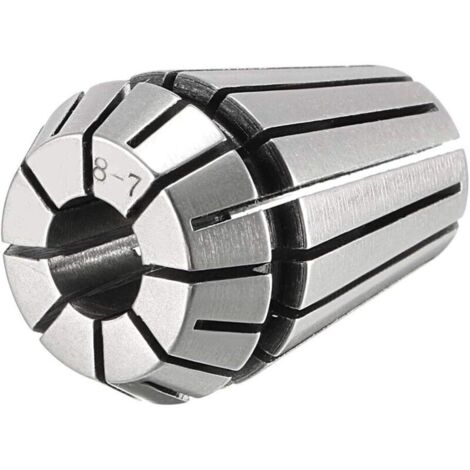

ER20 8mm federbelastetes Spannzangenfutter für CNC-Graviermaschinen und Fräswerkzeuge für Drehmaschinen
Klimabeitrag: 0,01 € inkl. MwSt.
Verkauft von BENEVAS
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Beschreibung:
Diese ER-Spannzange wird für CNC-Fräsmaschinen und Graviermaschinen mit Spannsystem verwendet.
Die Spannzange muss auf die Spannmutter aufgesetzt werden, bevor sie in das Spannfutter eingesetzt wird.
Montage- und Demontageanleitung:
Setzen Sie die Spannzange auf die Mutter, drehen Sie sie leicht und warten Sie, bis der Exzenter der Mutter in die Nut des Sicherungsrings einrastet. Drücken Sie die Spannzange gleichmäßig in die Mutter.
Montieren Sie die Spannzange und die Mutter zusammen auf dem Spannfutterkörper oder der Werkzeugmaschinenspindel.
Setzen Sie das Gravierwerkzeug in die Spannbohrung ein und ziehen Sie die Mutter mit einem Schraubenschlüssel fest, bis das Werkzeug sicher befestigt ist. Zum Wechseln des Gravierwerkzeugs lösen Sie die Mutter mit einem Schraubenschlüssel, um das Spannfutter und das Werkzeug zu entnehmen. Nehmen Sie das Gravierwerkzeug heraus, drücken Sie die Spannzange heraus und ersetzen Sie sie gegebenenfalls durch eine Spannzange mit anderer Größe. Technische Daten: Modell: ER20, Spanndurchmesser: 8 mm, Material: 40Cr-Stahl, Genauigkeit: 0,015 mm, Gesamthöhe: 31,5 mm, Außendurchmesser (maximal): 21 mm, Lieferumfang: 1 x FederzangeEigenschaften
- MarkeFOCTRO
- MaterialStahl
- Art des BohrfuttersSelbstspannend
- Spannung des BohrfuttersSchlüsselloses Selbstspannen
- Kompatible BohrmaschineMagnetbohrmaschine
