270 Liter Erweiterungsmodul 300 mm für MIDI Pelletspeicher

environ Erweiterungsmodul 300 mm, 270 Liter Zusatzvolumen, für MIDI Pellet-Speicher

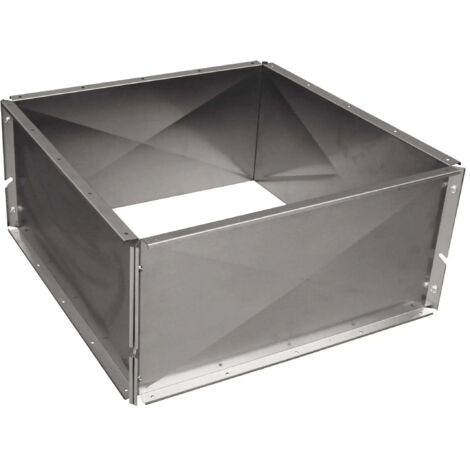

Aufstockmodul für Pelletlager der Baureihe MIDI. Diese Ausführung ist 300 mm hoch und bringt 270 Liter zusätzliches Lagervolumen. Die Module werden gestapelt und mit dem Korpus verbunden.

Montage im Lagerraum

• Modul vor dem Befüllen montieren, ein gefülltes Lager muss für die Nachrüstung entleert werden
• Raumhöhe prüfen: Lagerhöhe plus Modulhöhe 300 mm plus Freiraum über der Befüllöffnung
• Module werden gestapelt und über das mitgelieferte Verbindungsmaterial kraftschlüssig verschraubt
• Ab mehr als 200 mm Aufbauhöhe die Wandhalterung EN9010.00.02 setzen, sie nimmt die Kippkräfte auf
• Stoßfugen zwischen Korpus und Modul staubdicht ausführen, sonst tritt Pelletstaub in den Heizraum aus
• Montage zu zweit ausführen, Speicher waagerecht ausrichten und Füße nachjustieren

Zugänglichkeit für die Wartung

• Auslauf, Wartungsmodul und Entnahmeeinheit bleiben unten zugänglich, das Modul sitzt oben auf
• Beim Lager mit flachem Boden den Niveausensor EN4210.00.01 in die zur neuen Höhe passende Vorstanzung setzen
• Lagerabdeckung EN3420.10.01 nach der Erweiterung auf dem obersten Modul auflegen

Technische Daten

• Modulhöhe: 300 mm
• Zusatzvolumen: 270 Liter
• Zusätzliche Pelletmenge: rund 190 kg als Richtwert
• Material: verzinkter Stahl
• Stellfläche des Lagers: 990 x 990 mm
• Verfügbare Modulhöhen der Baureihe: 200 mm, 300 mm und 600 mm
• Zugehörige Zusatzvolumen: 180 Liter, 270 Liter und 540 Liter
• Empfohlenes Zubehör ab mehr als 200 mm Aufbauhöhe: Wandhalterung EN9010.00.02
• Kompatibilität: MIDI DELUXE 660 (EN3420.00.02) und MIDI mit flachem Boden (EN3420.00.01)

Montagehinweise für die Fachkraft

• Tragfähigkeit des Bodens prüfen, das gefüllte Lager wird durch 270 Liter um rund 190 kg schwerer
• Erdung des Lagers an einem der höhenverstellbaren Füße herstellen und nach dem Umbau prüfen
• Erst nach vollständiger Verschraubung und gesetzter Wandhalterung befüllen
• Bei Vertikalentnahme mit SPIDERHUG genügend Freiraum über dem obersten Modul für den Schlauch einplanen
• Aufstellraum trocken und frostfrei halten, Kondenswasser auf der Modulaußenseite abwischen

Lieferumfang

• 1 x Erweiterungsmodul 300 mm mit 270 Liter Zusatzvolumen
• Verbindungsmaterial für die Verbindung mit Speicher und weiteren Modulen
• Montageanleitung
