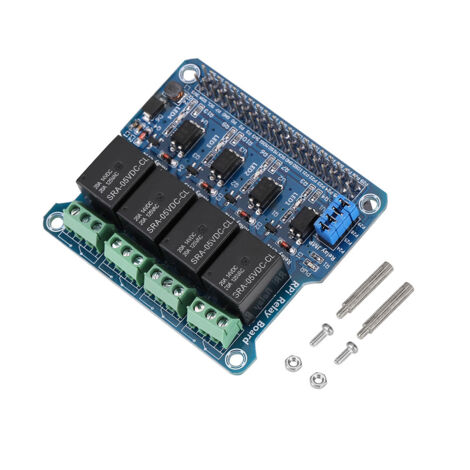

Erweiterungsmodul mit Relais für Raspberry Pi 3 B / 2 B / a / b
mit dem Code
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!
Diese hochwertige Relaisplatine erweitert die Möglichkeiten Ihres Raspberry Pi und ermöglicht die Steuerung von Hochspannungs- und/oder Hochstromgeräten.
Ideal für Hausautomation, Robotik oder Industrieprojekte – sie macht alltägliche Elektrogeräte „smart“.**Kompatibilität:** Diese Platine ist kompatibel mit den Raspberry Pi Modellen A+, B+, 2B und 3B.
**Wichtigste technische Spezifikationen:**
* **Hochwertige Relais:** Jedes Relais kann eine Last von bis zu **250 V AC / 5 A** oder **30 V DC / 5 A** verarbeiten.
* **Optische Isolation:** Die optische Kopplungsisolation schützt Ihren Raspberry Pi vor Störungen und Überspannungen des gesteuerten Hochspannungskreises.
* **LED-Anzeigen:** Eingebaute LEDs zeigen den Status jedes Relais (ein/aus) deutlich an.
* **Steuer-Jumper Anschluss:** Bietet volle Flexibilität. Mit eingesetztem Jumper werden die Relais über die Standard-GPIO-Pins gesteuert. Ohne Jumper können Sie Jumperkabel verwenden, um jedem Relais benutzerdefinierte GPIO-Pins zuzuweisen.
* **Mitgelieferte Entwicklungstools:** Das Board enthält Beispielcode und Bibliotheken zur Vereinfachung der Programmierung, darunter Beispiele für **wiringPi, WebIOPi, Shell (Skript), Python und bcm2835**.
**Beschreibung der Anschlüsse und Anzeigen:**
* **GPIO-Schnittstelle:** Für den direkten Anschluss an Ihren Raspberry Pi.
* **Relais-Schraubklemmen:** Jedes Relais verfügt über eine dreipolige Klemme (NC – Normalerweise geschlossen, COM – Gemeinsamer Anschluss, NO – Normalerweise offen) zum Anschluss Ihrer Zielgeräte.
* **Relaisanzeige (LED):**
* LED an: NC-Kontakt ist geöffnet, NO-Kontakt ist geschlossen.
* LED aus: NC-Kontakt ist geschlossen, NO-Kontakt ist geöffnet.
* **Anzeige der Stromversorgung:** Eine LED zeigt an, ob das Board mit Strom versorgt wird. an.
**Lieferumfang:**
Sie erhalten **1 x Relaisplatinen-Erweiterungsmodul für Raspberry Pi**.
**Hinweis:**
Bitte beachten Sie, dass es bei manueller Messung zu geringfügigen Abweichungen von 1–3 cm kommen kann. Die Farben auf den Fotos können aufgrund der Bildschirmeinstellungen leicht vom tatsächlichen Produkt abweichen. Vielen Dank für Ihr Verständnis.
Eigenschaften
- MarkeALLAUVE
- Länge10 cm
- Breite10 cm
- Höhe4 cm
- Gewicht100 g
