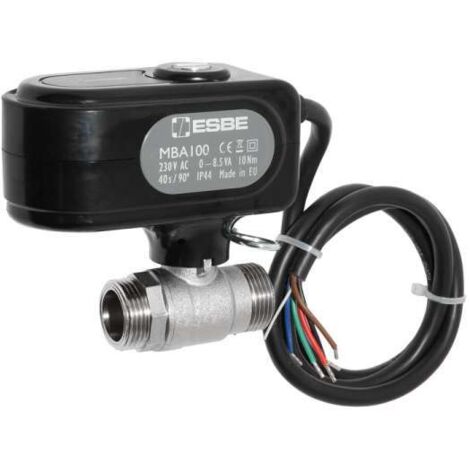

ESBE 2-Wege Motorkugelhahn DN25 2x1 1/4'' AG Kugelhahn Motorisch 230V Laufzeit 40 Sek. 43101300

ESBE 2-Wege Motorkugelhahn MBA122 DN25 2x1 1/4'' Aussengewinde flachdichtend Kugelhahn Motorisch 230V 3,5 Watt Laufzeit 40 Sekunden 43101300


Die motorisierten 2-Wege Kugelhähne der Serie MBA120 eignen sich zum Absperren in Heiz- und Kühlsystemen undsind luftblasendicht nach EN12266-1.Der 2-Punkt Stellmotor (230V AC, 50 Hz) bietet eine Ein/Aus-Funktion sowie einen zusätzlichen Hilfsschalter.Die Kabellänge beträgt 0.85 Meter. Ein Antikondensationswiderstand verhindert eine Kondensatbildung auf der Platine. Der Stellantrieb wird schnell, einfach und sicher mittels Splint auf dem Kugelhahn befestigt. Stellantrieb undKugelhahn hat einen Drehwinkel von 90°.


TECHNISCHE DATEN

Kugelhahn:
Druckstufe: PN 32
Kvs Wert: 60
Medientemperatur: max. +90ºC min. 0ºC
Drehmoment (bei Nenndruck): < 4 Nm
Leckrate - EN12266-1: interne Leckrate A, luftblasendicht, externe Leckrate A, luftblasendicht
Betriebsdruck: 3.2 MPa (32 bar)
Anschlüsse: 2x Aussengewinde flachdichtend 1 1/4?
Medien: Heizungswasser , Wasser-Glykol-Mischungen, max. 50%
Material:
Ventilgehäuse: Messing CW 617N, vernickelt
Endteil: Messing CW 617N, vernickelt
Sitz: PTFE
O-Ring: FPM
Kugel: Messing CW 617N, verchromt
Scheibe: PTFE
Welle: Messing CW 614N, verchromt
O-Ring, Welle: HNBR
Dichtung: Hitzeresistente Faser
Anschlussstücke: Messing CW 617N, vernick
eltÜberwurfmutter: Messing CW 617N, vernickelt
Stellmotor:
Umgebungstemperatur: max. +50ºC min. 0ºC
Schutzklasse Gehäuse: IP44
Schutzklasse: IIStromversorgung: 230 ± 10% V AC, 50 Hz
Steuersignal: 2-Punkt SPST
Stromverbrauch - Motorbetrieb: 3.5 W
Antikondensationswiderstand: bis zu 5 W
Schutzklasse Hilfsschalter: 6(1) A 230 V AC
Laufzeit 90°: 40 Sekunden
Drehmoment: 10 Nm

Hinweis:

Um dieses Produkt  in die Hausinstallation integrieren zu können, muss ein Eingriff in das 230Volt-Netz erfolgen. Arbeiten am 230Volt-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) erfolgen.
