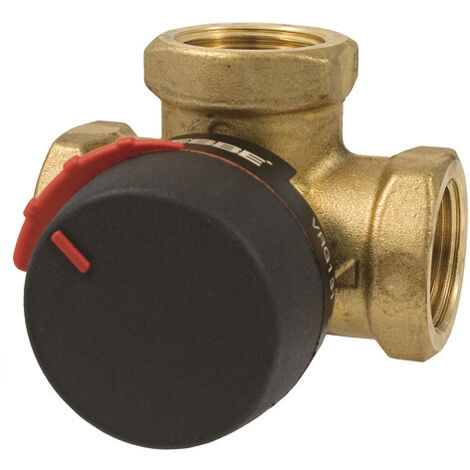

Esbe 3-Wege-Mischer VRG131 Innengewinde, DN 15, Kvs 2,5, Rp 1/2", 11600500

Esbe 3-Wege-Mischer VRG131 Innengewinde, DN 15, Kvs 2,5, Rp 1/2", 11600500

Der 3-Wege-Mischer der Serie VRG131 ist für das Mischen sowie das Umschalten in Umlaufwassersystemen konzipiert. Das aus entzinkungsbeständigem Messing gefertigte Bauteil verfügt über ein dreh- und wendbares Skalenschild, das eine flexible Anpassung an unterschiedliche Einbausituationen ermöglicht.

Robuste Konstruktion und präzise Regelung

Das Gehäuse in T-klassischer Bauform ist für einen Betriebsdruck von PN 10 ausgelegt. Die Welle sowie die Lagerbuchse bestehen aus einem widerstandsfähigen PPS-Komposit, während die O-Ringe aus EPDM gefertigt sind. Das erforderliche Drehmoment bei Nenndruck liegt unter 3 Nm, was eine effiziente Ansteuerung ermöglicht.

Vielseitige Medienverträglichkeit

Der Mischer ist für den Einsatz mit Wasser gemäß VDI2035 sowie Wasser-Glycol-Mischungen mit einem Anteil von bis zu 50 Prozent oder Wasser-Ethanol-Mischungen bis zu 28 Prozent geeignet. Die Medientemperatur kann im kontinuierlichen Betrieb zwischen -10 °C und 110 °C liegen, wobei kurzfristige Spitzenwerte von bis zu 130 °C zulässig sind. Die geringe Leckrate von unter 0,05 Prozent beim Mischen sorgt für eine effiziente Betriebsweise.

Die Kombination aus hochwertigen Materialien und einer durchdachten Konstruktion macht diesen Mischer zu einer langlebigen Lösung für anspruchsvolle Installationen. Mit einem Nenndurchmesser von DN 15 und einem Kvs-Wert von 2,5 m³/h bietet das Bauteil eine präzise Regelcharakteristik für verschiedene Umlaufwassersysteme.

Technische Daten

• Nenndurchmesser: DN 15
• Kvs-Wert: 2,5 m³/h
• Anschluss: Innengewinde Rp 1/2"
• Druckstufe: PN 10
• Medientemperatur: -10 °C bis 110 °C (kurzfristig 130 °C)
• Drehmoment: < 3 Nm
• Leckrate Mischen: < 0,05 %
• Leckrate Verteilen: < 0,02 %
• Material: Messing (entzinkungsbeständig)

Produktspezifikation

• Hersteller-Serie: VRG130, 3-Wege Mischer
• Hersteller-Modellnummer: VRG131
• Hersteller-Warengruppe: Mischer
• Hersteller-Produktgruppe: Serie VRG 130 (3-Wege)
• Hersteller-Artikelnummer: 11600500
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Druckstufe Artikel: PN 10
• Mit Kupplungsanschluss 3: nein
• Länge Anschluss 1: 18
• Länge Anschluss 2: 72
• Arbeitslänge Anschluss 1: 36
• Arbeitslänge Anschluss 2: 36
• Länge Anschluss 3: 18
• Arbeitslänge Anschluss 3: 36
• Mit T-Stück für 4-Wege-Anschluss: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 2,5
• Anschlüsse: Innengewinde
• Nenndurchmesser: DN 15
• Max. Differenzdruck in geöffneter Stellung: 1
• Leckverlust des Kvs-Wertes: 0,05
• Kennlinien-Charakteristik: linear
• Kvs-Wert Bypass: 2,5
• Leckverlust des Kvs-Wertes Bypass: 0,05
• Kennlinien-Charakteristik Bypass: quadratisch
