Allgemeine Beschreibung
Der ESBE Anbausatz ARA 803 ist speziell für die Montage des Stellmotors ARA600 sowie der Serien CRB, CRC, CRD und CRS an verschiedenen Mischern wie VRG, VRB, VRS, VRP, MG, G, F, BIV, H und HG konzipiert. Dieser Montagesatz ermöglicht eine einfache und sichere Verbindung zwischen Stellantrieb und Mischer.
Technische daten
- Produkttyp: Anbausatz für Stellantrieb, Typ ARA 803
- Artikelnummer: 16000500
- Gewicht: rund 0,1 kg
- Kein Eingriff in den Wasserkreislauf, reine Anbaumechanik
Kompatibilität und Zubehör
- Stellmotor: Serien ARA600, CRB100, CRC100, CRD100 und CRS100
- Mischer: Serien VRG, VRB, VRS, VRP, MG, G, F, BIV, H und HG
- Typenbezeichnung auf dem Mischerdeckel und auf dem Motorgehäuse ablesen
- Bei Abweichungen ist ein anderer Anbausatz erforderlich
Installation
Vor der Installation sind folgende Schritte zu beachten:
- Die Anlage allpolig spannungsfrei schalten und gegen Wiedereinschalten sichern.
- Heiße Bauteile abkühlen lassen.
- Die Adern des alten Stellmotors kennzeichnen und abklemmen.
- Den Motor von der Mischerachse abziehen und den alten Anbausatz lösen.
- Die Mischerachse und den Anschlagbereich von Farbresten und Ablagerungen befreien.
- Die Achse von Hand über den vollen Weg drehen, um Schwergängigkeit auszuschließen.
- Den Anbausatz ARA 803 spannungsfrei auf dem Mischergehäuse ausrichten und befestigen.
- Den Stellmotor aufsetzen und die Mitnehmerkupplung in die Achse einfädeln.
- Den Motor gegen Verdrehen sichern.
- Vor dem Zuschalten der Spannung den Mischer über den Handhebel in beide Endlagen fahren und den Freilauf prüfen.
- Erst danach elektrisch anschließen und die Laufrichtung kontrollieren.
- Die Endlagen der Regelung abgleichen.
- Der elektrische Anschluss ist einer Elektrofachkraft vorbehalten.
Weitere Informationen

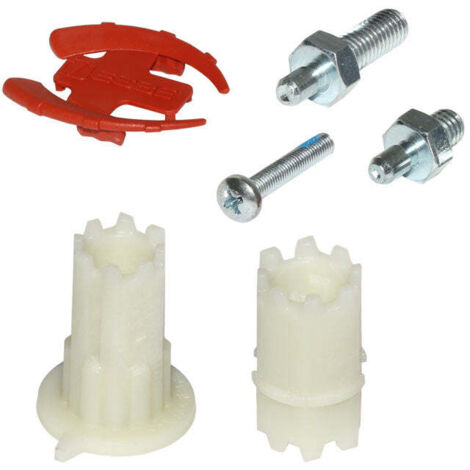

Lieferumfang: 1 x ESBE Anbausatz ARA 803 mit Adapterteilen und Befestigungsmaterial.
