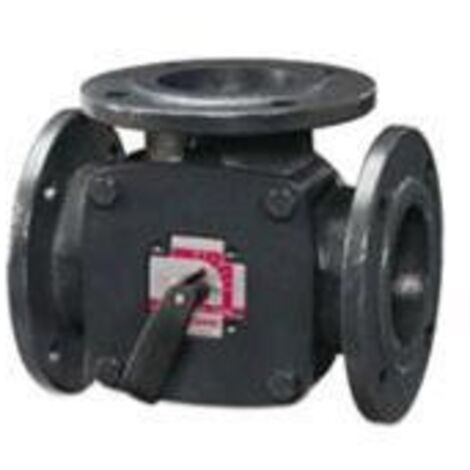

Esbe 3-Wege-Mischer 3F für Flanschanschluss, DN 50, Kvs 60, PN 6, Gusseisen
Der 3-Wege-Flanschmischer der Serie 3F ermöglicht eine präzise Regelung in Heiz- und Kühlsystemen durch Mischen oder Verteilen von Umlaufwasser. Das robuste Gehäuse aus Grauguss ist für einen Betriebsdruck von PN 6 ausgelegt und bietet durch das dreh- und wendbare Skalenschild eine hohe Flexibilität bei der Montage. Die Komponente ist für den Einsatz mit Wasser oder Wasser-Glycol-Gemischen mit einem Glycolanteil von bis zu 50 Prozent optimiert.
Vielseitige Anwendung und robuste Konstruktion
Der Mischer zeichnet sich durch eine langlebige Materialkombination aus, bei der das Gehäuse aus Grauguss mit internen Komponenten aus Messing, Edelstahl und EPDM-Dichtungen kombiniert wird. Dank der linearen Kennlinien-Charakteristik eignet sich das Modell ideal für anspruchsvolle Zonen- oder Mischbetriebsanwendungen. Die Ausführung ist für Flanschleitungen der Größe PN 6 konzipiert und lässt sich in bestehende Anlagen integrieren, wobei eine Kombination mit entsprechenden Stellmotoren und Reglern möglich ist.
Die Kombination aus hochwertigen Materialien und der flexiblen Einbausituation durch das wendbare Skalenschild macht diesen Mischer zu einer zuverlässigen Lösung für Umlaufwassersysteme. Mit einem Nenndurchmesser von DN 50 und einem Kvs-Wert von 60 m³/h deckt das Bauteil einen breiten Leistungsbereich ab. Der Betrieb ist in einem Temperaturbereich von -10 °C bis 110 °C möglich, wobei die Leckrate bei einem Differenzdruck von 50 kPa kleiner oder gleich 1,5 Prozent liegt.
Technische Daten
- Nenndurchmesser: DN 50
- Kvs-Wert: 60 m³/h
- Druckstufe: PN 6
- Gehäusematerial: Grauguss
- Medientemperatur: -10 °C bis 110 °C
- Anschlussart: Flansch
- Leckrate: kleiner oder gleich 1,5 Prozent bei 50 kPa
- Kennlinien-Charakteristik: linear
Produktspezifikation
- Hersteller-Serie: 3F, 3-Wege Mischer
- Hersteller-Modellnummer: 3F
- Hersteller-Warengruppe: Mischer
- Hersteller-Produktgruppe: Serie 3F und 4F (Flansch)
- Hersteller-Artikelnummer: 11100600
- Oberflächenschutz: beschichtet
- Werkstoff des Gehäuses: Gusseisen
- Druckstufe Artikel: PN 6
- Mit Kupplungsanschluss 3: nein
- Länge Anschluss 1: 49
- Länge Anschluss 2: 195
- Länge Anschluss 3: 49
- Mit Kupplungsanschluss 1: nein
- Mit Kupplungsanschluss 2: nein
- Kvs-Wert: 60
- Anschlüsse: Flansch
- Nenndurchmesser: DN 50
- Max. Differenzdruck in geöffneter Stellung: 0,5
- Leckverlust des Kvs-Wertes: 1,5
- Kennlinien-Charakteristik: linear
- Kvs-Wert Bypass: 60
Eigenschaften
- MarkeESBE
- FarbeSchwarz
- Druck6 bar
- Menge pro Pack1 Stücke
- Für Trinkwasser geeignetJa
- FormAsymetrisch
- KörpermaterialGips
- Gewicht8.968 kg
- VentiltypMischventil
- Verwendung des VentilsZentralheizung
- ManoMano Art.-NrME35732621
- MMID166518666874
- Herstellerreferenz11100600
- EAN7330193020473
