Allgemeine Beschreibung

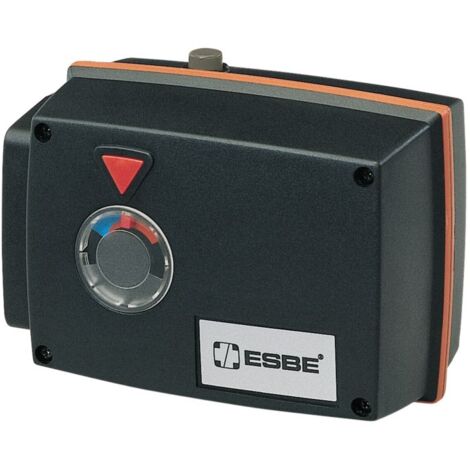

Der ESBE Stellmotor Typ 95-2 ist die ideale Lösung zur steuerungsgenauen Betätigung von Misch- und Umschaltventilen in Heizungs- und Lüftungsanlagen. Mit einer Laufzeit von 2 Minuten pro 90° und einem Drehmoment von 15 Nm garantiert der Stellmotor eine präzise und zuverlässige Ventilsteuerung. Dank der 3-Punkt-Steuerung lässt sich der Stellmotor einfach in bestehende Heizungs- und Regelungssysteme integrieren. Anbauteile für ESBE Mischer sind im Lieferumfang enthalten, sodass der Stellmotor direkt montiert werden kann – ohne zusätzliche Adapter oder Zubehör.Technische daten
- Spannungsversorgung: 230 V AC
- Stellsignal: 3-Punkt
- Drehmoment: 15 Nm
- Laufzeit: 120 s/90 Grad
- Drehwinkel: 15–180°, stufenlos einstellbar
- Schutzart: IP54
- Schutzklasse: II
- Umgebungstemperatur: -15 bis 55 °C
- Leistungsaufnahme: 5 W
- Gewicht: 0,8 kg
- Baulänge: 135 mm
- Bauhöhe: 96 mm
- Bautiefe: 117 mm
Kompatibilität und Zubehör
- Anbausatz für ESBE Mischer der Serien MG, G, F, BIV, H und HG im Lieferumfang enthalten
- Zusätzliche Anbausätze für Mischer der Serien VRG, VRB und VRH sowie für Produkte anderer Hersteller sind separat erhältlich
Installation
Der Stellmotor ist für die manuelle Bedienung geeignet und kann direkt montiert werden. Die Übertragung erfolgt über ein Zahnradgetriebe, wobei der Drehwinkel standardmäßig auf 90 Grad voreingestellt ist.
Anwendung
Der ESBE Stellmotor Typ 95-2 eignet sich für die präzise Motorisierung von Mischern von ESBE und Fremdherstellern, insbesondere in Heizungs- und Lüftungsanlagen.
Weitere Informationen
Bei Bedarf lässt sich das System durch einen optionalen, potenzialfreien Mikroschalter erweitern, um zusätzliche Schaltfunktionen zu realisieren.
