esotec Solar Bachlaufset Komplettset WATERFALL 270Wp/8000l/h Solarbrunnen 101977

Steckerfertiges Solar Bachlaufset "Waterfall 270Wp/8000l/h Pro"

Ob als Bachlauf- oder Filterpumpe, überall kann dieses universelle Hochleistungs-Pumpenset eingesetzt werden. Die Energieversorgung erfolgt direkt über zwei parallel geschaltete 135 Wp Solarmodule. Die Anpassungselektronik regelt die Leistung der Pumpe und passt die Förderleistung an die aktuelle Ausgangsleistung der Solarmodule an. Somit ist der Aufbau des Systems steckerfertig, einfach und überschaubar.

Optimales Betriebsverhalten durch überdimensioniertes Solarmodul
Die beiden 135 Watt Solarmodule versorgen die Pumpe schon bei geringer Sonneneinstrahlung mit so viel Energie, dass diese zu fördern beginnt. Durch die hohe Förderleistung der Pumpe kann ein anschaulicher Bachlauf realisiert werden.

Wartungsarmes Antriebskonzept durch kollektorlosen Motorantrieb

Technische Daten

Pumpe
Betriebsspannung: 36 bis 44 VDC
Stromaufnahme: ca. 4,2 A
Leistungsaufnahme: ca. 150 W
Förderleistung: max. 8000 l/h
Förderhöhe: Max. 10 m
Mediumtemperatur: +4°C bis +80°C
Antriebsmotor: Kollektorlos (Brushless)
Selbstansaugend: Nein
Schutzart: IP68
Eintauchtiefe: Max 5 m
Trockenlaufschutz: ja
Überspannungsschutz: Ja
Verpolungsschutz: Ja
Blockierungsschutz: Ja
Kabellänge zwischen Pumpe und Steuermodul: ca. 1 m
Kabellänge zwischen Steuermodul und MC4-Stecker: ca. 4 m
Anschlussstecker: MC4-kompatibel
Schlauchanschluss Saugseite: Außengewinde G1“ (Zoll)
Schlauchanschluss Auslassseite: Außengewinde G1“ (Zoll)
Gewicht Pumpe: ca. 1,6 kg
Gesamtgewicht Pumpe incl. Kabel und Treiberelektronik: ca. 2,2 kg

Solarmodule (2 Stück in Parallelschaltung)
Nennleistung: je 135 Wp +/- 3%
8 Strings (Stränge)
Nennspannung: 36,9 V (Umpp)
Nennstrom: 3,66 A (Impp)
Leerlaufspannung: 42,4 V (Uoc)
Kurzschlussstrom: 4,06 A (Isc)
Wirkungsgrad: 19,72%
Max. Systemspannung: 600 V
Anschluss: 2 Kabel mit je 0,5 m Länge, 4 qmm Querschnitt und MC4 kompatible Steckverbindungen
Temperaturbereich: -40°C bis +85°C
Hageltest nach ICE 61215, Hagelkörner mit 25 mm Durchmesser mit einer Geschwindigkeit von 23 m/s auf 11 unterschiedliche Auschlagstellen des Solarmoduls
Abmessungen (H x B x T): 117 x 57,5 x 3,5 cm
Gewicht: ca. 8 kg

Alle Angaben unter Standard-Testbedingungen: 1000 W/m2, AM: 1,5 Zelltemperatur: 25 °C

Sperrdioden (2 Stück im Lieferumfang):
Max. Strom: Isc 15 A
Max. Spannung: Uoc 45 V
Stecker und Buchse: MC4 kompatibel

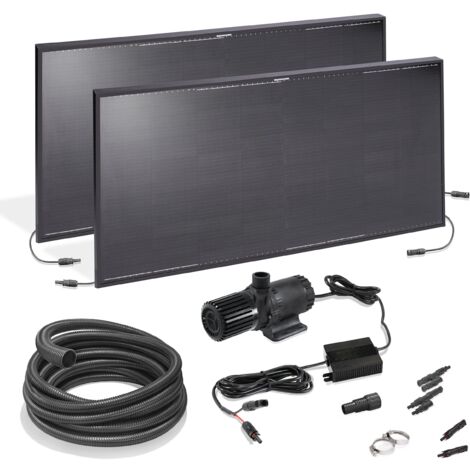

Lieferumfang:
2x PV-Solarmodule 135 Wp mit ca. 50 cm Kabel und MC kompatiblen Steckverbindungen
1x Set 2-fach Verteiler zur Verschaltung der Solarmodule mit MC kompatiblen Steckverbindungen
2x Sperrdioden + MC kompatiblen Steckverbindungen
1x Stück Umwälzpumpe 36 V/ 8000 l/h mit ca. 5 m Kabel + MC kompatiblen Steckverbindungen
1x Vorfilter auf Pumpe aufschraubbar
1x Schlauchanschluss für Pumpe und Schlauchschellen
1x 5 m Spiralschlauch + 32 mm Durchmesser
