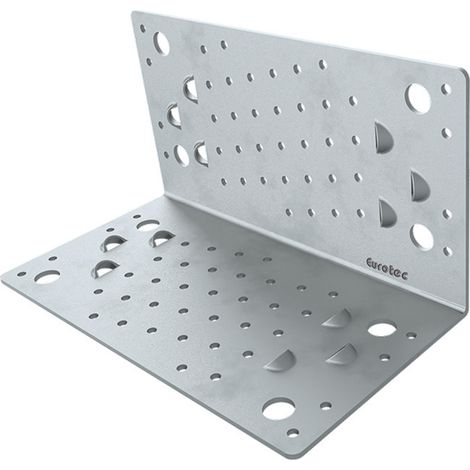

Eurotec Scherwinkel 230 x 120 mm, verzinkt

Der wurde speziell für den modernen Holzbau entwickelt und dient als Winkelverbinder, um die Aufnahme von Scherkräften zu gewährleisten. Dies wird durch unterschiedliche Löcher sichergestellt, die zur Befestigung in Beton und Holz vorgesehen sind.Dank der separat erhältlichen Druckplatte für den Scherwinkel können auch Zugkräfte aufgenommen werden.Vorteile:Weniger Verbinder notwendigZur Installation in Holz und BetonDurch innovative Befestigungstechnik sehr große SchertragfähigkeitAnwendungshinweis:Für die Befestigung des Scherwinkels im Holz sind pro Seite 41 gerade Löcher und 6 Schrägverschraubungslöcher vorhanden, die wahlweise mit Ankernägeln oder Winkelbeschlagschrauben (WBS) fixiert werden. In Abhängigkeit von der Nutzung sind zwei weitere Befestigungslöcher vorhanden, die zusätzlich zur statischen Berechnung zur Verfügung stehen. Für die Fixierung im Beton stehen die vorgesehenen Löcher mit Ø 14 mm zur Verfügung, welche mit Bolzenankern Ø 12 mm oder der Rock-Betonschraube Ø 12,5 mm befestigt werden. | Eigenschaften: Abmessungen: 230 x 120 x 3 mm, Ausführung: Lochplattenwinkel, Breite: 120, Form: Winkel, Gleichschenklig: Nein, Lochdurchmesser: 14, Oberfläche: verzinkt, Schenkellänge A: 230, Schenkellänge B: 120, Stärke: 3, Verstärkerrippe: Nein, Werkstoff: Stahl, Werkstoffart: Stahl
