Metall-Spreizhammeranker KRW-06065 (100)

Metall-Spreizdübel 6x65 mm, 100 Stück.

Diese Dübel sind aus verzinktem Stahl gefertigt und für die Montage dünner Stahlelemente auf Betonuntergründen oder massivem Ziegelstein konzipiert. Sie entsprechen der Brandschutzklasse A1 (nicht brennbar) und sind daher eine hervorragende Alternative zu herkömmlichen Dübeln, insbesondere bei der Montage von abgehängten Decken, wo Nichtbrennbarkeit erforderlich ist.

Geeignet für die Montage dünner Stahlelemente, Blechabdeckungen und abgehängter Deckenelemente. Kann bei der Befestigung von Konstruktionen an Stahlbetondecken auch in gerissenem Beton eingesetzt werden. Die Befestigung erfolgt durch Eintreiben des Stifts in den Körper, wodurch der Keil verschoben und eine dauerhafte Verankerung geschaffen wird.

Die wichtigsten Parameter

• Modell: KRW-06065
• Größe: 6,0 x 65 mm
• Max. Nutzbare Länge: 30 mm
• Verpackung: 100 Stück
• Material: verzinkter Stahl

Originalprodukt der renommierten Firma klimas Wkręt-Met ®

Substrate

1. Ungerissener Beton

2. Gerissener Beton

3. Massiver Keramikziegel

Dies ist nur eine Beispielanwendung.

Produktspezifikationen

• [dk] Ankerdurchmesser: Ø 6,0 mm
• [do] Loch-/Bohrdurchmesser: Ø 6,0 mm
• [D] Kragendurchmesser: 15 mm
• [t fix] max. Nutzbare Länge: 30 mm
• [L w] Ankerlänge: 65
• [h eff] Effektive Verankerungstiefe: 30 mm
• [ho] Bohrlochtiefe: 75 mm
• Material: verzinkter Stahl
• Brandverhalten: nicht brennbar
• Menge pro Verpackung: 100 Stück

Bemessungstragfähigkeit des Untergrunds:

• Beton C20/25 : C50/60: 2,38 [kN]
• Vollkeramikziegel: 1 [kN]

Installationsparameter

• min. Substratdicke (hmin): 80 mm
• min Abstand vom Rand (c min): 150 mm
• min. axialer Abstand (L os): 250 mm

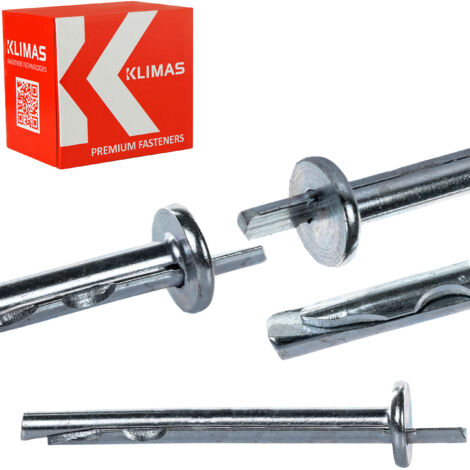

Der KRW-Metall-Einschlaganker besteht aus einem Körper mit einem Flansch an einem Ende und einem Kegel am anderen sowie einem Einschlagstift mit konischer Fase. Der Anker ist aus verzinktem Stahl gefertigt. Er ist für die Montage dünner Stahlelemente, Blechabdeckungen und abgehängter Deckenelemente vorgesehen. Bei der Befestigung von Konstruktionen an Stahlbetondecken kann er auch in gerissenem Beton eingesetzt werden. Die Befestigung erfolgt durch Eintreiben des Stifts in den Körper, wodurch sich der Keil verschiebt und eine dauerhafte Verankerung entsteht.

Zertifikate:

• Nationale technische Bewertung:ITB-KOT-2018/0463 Ausgabe 1

Angeboten: Die von uns hergestellten Schrauben sind von höchster Qualität und können sicher im Bauwesen eingesetzt werden. Wir setzen alles daran, dass die an unsere Vertragspartner gelieferten Produkte sicher und für die jeweiligen Aufgaben geeignet sind.

Installationsanleitung

• Vor der Installation den Untergrund, in dem der Anker befestigt werden soll, ermitteln und die vom Anker übertragenen Lasten mit den im Sicherheitsdatenblatt oder in der nationalen technischen Bewertung angegebenen Tragfähigkeiten vergleichen.
• Die geeignete Ankerlänge sollte so gewählt werden, dass sich die Dehnungszone im Wandbaumaterial befindet (die Dicke des befestigten Elements entspricht der maximalen Nutzlänge des Ankers - tfix).
• Der Durchmesser der Bohrlöcher muss dem Durchmesser der verwendeten Anker entsprechen.
• Bohrungen in Untergründen aus festen Materialien sollte mindestens sein. 10 mm von der Verankerungstiefe des Ankers entfernt.
• Bohrungen in festen Materialien sollten durch Hin- und Herbewegung des Bohrers bei reduzierter Drehzahl von Bohrspänen befreit werden.
• Der Anker wird in das Bohrloch eingesetzt und der Stift eingetrieben, bis er vollständig im Material verankert ist.
