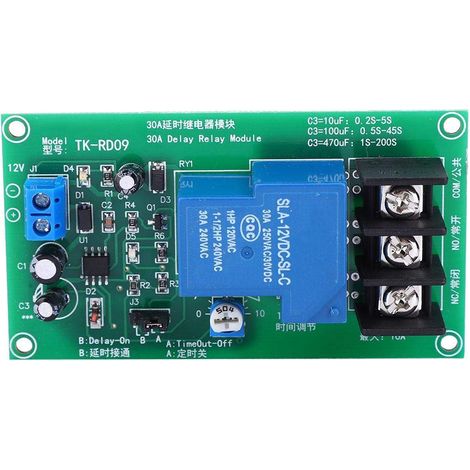

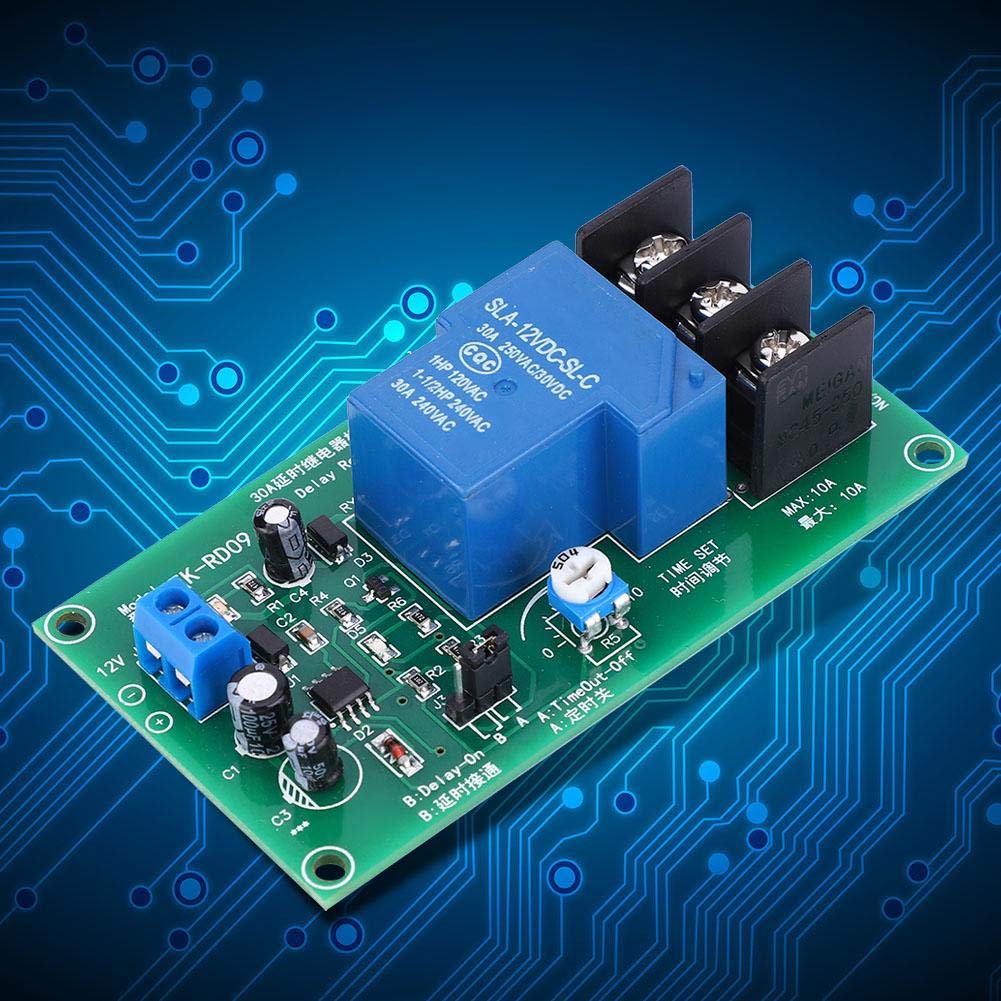

Fafeicy DC 12V Zeitverzögerungsrelaismodul mit 0,1-5 Sekunden Zeitbereich, Relay Timer Board, mit 1% Verzögerungsgenauigkeit und Rückwärtssicherungsschutz

Spezifikation:
Zustand: nagelneu
Elementtyp: Zeitverzögerungsrelaismodul
Spannung: DC 12V (10V-15V können verwendet werden)
Stromverbrauch: Standby 0,04 W
Arbeit: 1,0 W
Startmodus: Startzeit beim Einschalten
Zeitbereich: 0,1-5 Sekunden
Verzögerungsgenauigkeit: 1%
Last: AC 250 V 30 A oder DC 30 V 30 A
Ausgabeformular: Eine Gruppe von normalerweise offen + normalerweise geschlossen


Kann auf einen von zwei Betriebsmodi eingestellt werden:
A: Sofort nach dem Eintreffen der Verzögerung einschalten, getrennt (getrennt bleiben, bis der Eingang ausgeschaltet wird);
B: Es funktioniert nach dem Einschalten nicht und wird nach Eintreffen der Verzögerung eingeschaltet (immer eingeschaltet, bis der Eingang ausgeschaltet wird).

A-Modus: Nachdem das Modul an die Stromversorgung angeschlossen wurde, zeigt die rote Anzeigelampe an, dass die Stromversorgung eingeschaltet ist. Das Relais funktioniert sofort und die grüne Kontrollleuchte leuchtet. Zu diesem Zeitpunkt werden die normalerweise offenen und gemeinsamen Klemmen in den eingeschalteten Zustand geschaltet (die normalerweise geschlossene Klemme ist nicht angeschlossen). - Nach einiger Zeit wird das Relais ausgeschaltet und die grüne Anzeige erlischt. Zu diesem Zeitpunkt sind der normalerweise offene und der gemeinsame Anschluss ausgeschaltet (der normalerweise geschlossene Anschluss ist eingeschaltet). Behalten Sie diesen Zustand bei, bis der Eingang ausgeschaltet wird.

B-Modus: Wenn das Modul an die Stromversorgung angeschlossen ist, zeigt die rote Anzeigelampe an, dass die Stromversorgung eingeschaltet ist. Das Relais bewegt sich nicht, die grüne Anzeigelampe leuchtet nicht und der normalerweise offene und der gemeinsame Anschluss bleiben ausgeschaltet, bevor die Stromversorgung eingeschaltet wird (der normalerweise geschlossene Anschluss wird eingeschal

1. Das DC 12V Zeitverzgerungsrelaismodul verwendet den dedizierten Zeitchip NE555 als Hauptsteuerung. Die Zeit ist genau und stabil. Stellen Sie die Zeit mit einem einstellbaren Widerstand mit einem Verzgerungsbereich von 0,1 bis 5 Sekunden ein, und die Verzgerungsgenauigkeit betrgt 1%.

2. Mit den Jumper-Einstellungen auf der Karte knnen Sie zwischen den Funktionen A und B wechseln. Die Standardeinstellung ist der A-Modus.

3. Es ist kein externer Start erforderlich, und die Stromversorgung wechselt automatisch in den Verzgerungszustand.

4. Die typische Betriebsspannung des Produkts betrgt 12 V DC. Das Produkt Standby nur 3mA Strom, was Strom spart.

5. Das Netzteil verfgt ber einen Rckwrtssicherungsschutz, und das Rckwrtsnetzteil funktioniert nicht oder verbrennt das Modul. Das Ausgabeformular ist eine Gruppe von normalerweise offen und normalerweise geschlossen.
