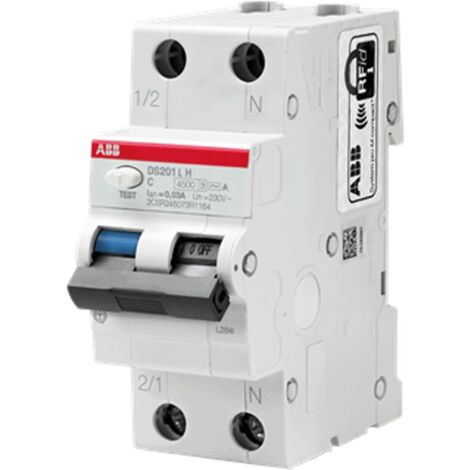

Abb FI-LS-Schalter DS201LH 10A Kurve C 30mA A DS201LHC10A30

Produktinformationen

Beschreibung

Der FI-LS-Schalter Abb DS201 bietet Schutz gegen Überströme und Ableitströme und gewährleistet Sicherheit und Effizienz in Stromkreisen. Er ist ideal für zivile und industrielle Installationen und bietet zuverlässigen Schutz für Personen und Geräte mit folgenden Eigenschaften

Nennstrom: 10 Ampere
Anzahl der Pole: 1P+N
Spannung: 230V AC
Unterbrechungskapazität: 4,5 kA
Differentialstrom: 30 mA
Auslösekurve: C
Differenzialtyp: A
Anzahl der Module: 2
Schutzart: IP20

Erweiterte Funktionalität und Schutz

Der Abb-FI-LS-Schalter verfügt über drei grundlegende Schutzniveaus:

Magnetischer Schutz: Greift im Falle eines Kurzschlusses sofort ein, um Schäden an der Anlage zu verhindern und die Brandgefahr zu verringern
Thermischer Schutz: erkennt Stromüberlastungen, wie z. B. die gleichzeitige Verwendung mehrerer Haushaltsgeräte, und unterbricht den Stromkreis, um eine Überhitzung zu verhindern
Differentialschutz: schützt Personen vor unbeabsichtigtem Stromaustritt und gewährleistet die Sicherheit gemäß IEC EN 61008-1

Der FI-LS-Schalter des Typs A erkennt sowohl sinusförmige Wechselströme als auch pulsierende unidirektionale Ströme und greift im Falle eines plötzlichen oder allmählichen Stromausfalls sofort ein.

Kompaktes Design und einfache Installation

Für die einfache Installation auf DIN-Schienen konzipiert, die 2 Module beanspruchen. Die Schraubklemmen gewährleisten eine sichere Befestigung mit einem Anzugsmoment von 2,8 Nm und einer Abisolierlänge von 12 mm.

Dank der eindeutigen Anzeige der Kontaktstellung (rot EIN, grün AUS) kann der Benutzer den Zustand des Schalters sofort überprüfen.

Dank seiner kompakten Abmessungen ist er für Schalttafeln mit begrenztem Platzangebot geeignet.

Anwendungen und Einsatz

Dieser FI-LS-Schalter ist ideal für:

Elektrische Hausinstallationen zum Schutz von Beleuchtungskreisen und Steckdosen
Schalttafeln in Industrie und Gewerbe, dank seiner Kurzschlussfestigkeit bis zu 10 kA
Tertiär- und Wohnbereich, wo ein sicheres und effizientes Gerät erforderlich ist

Mit einer Schutzart von IP20 ist er für Innenräume mit Verschmutzungsgrad 2 geeignet und kann in einem Temperaturbereich von -25 bis +55 Grad betrieben werden.

Technische Daten

Merkmal	Wert
Nennstrom	10 A
Spannung	230V AC
Auslösecharakteristik	C
Fehlerstrom-Typ	Typ A
Bemessungsfehlerstrom	30 mA
Anzahl der Pole	1P+N
Anzahl der Module	2
Bemessungskurzschlussleistung	6 kA
Bemessungs-Stoßspannungsfestigkeit	4 kV
Dielektrische Prüfspannung	2 kV
Elektrischer Widerstand	10000 Zyklen
Mechanischer Widerstand	20000 Zyklen
Überspannungskategorie	III
Klemmen-Typ	Schraubklemmen
Umgebungstemperatur	-25/+55 Grad
Schutzart	IP20
Verschmutzungsgrad	2
Breite	35 mm
Höhe	85 mm
Tiefe	69 mm

Module : 2
Pole : 1P+N
Kurve : C
Ausschaltstrom : 4.5KA
Art des Schalters : A
Differentialstrom : 0.03 A
Ampere : 10A
Stromkreisschutz : FI/LS-Schalter

Eigenschaften

Marke
ABB
Breite
35 mm
Höhe
85 mm
Elektrische Spannung
230 V
Stromstärke
10 A

Beratung von

Schutzschalter oder Differentialschalter

Strom ist bereits ab 50 mA gefährlich. Die Aufgabe der Differentialschalter und Schutzschalter besteht darin, die Stromversorgung bei Stromentweichungen von mehr als 30 mA zu unterbrechen, um das elektrische Risiko von Kurzschlüssen zu reduzieren. Die Schalter und Leistungsschalter im Rampenlicht!
