Abb FI- und LS Schalter Kit DS201LH 16A Kurve C 30mA AC DS201LHC16AC30

Produktinformationen

Beschreibung

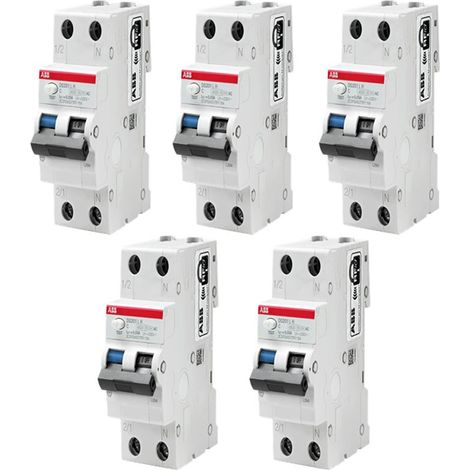

Abb FI- und LS Schalter Kit mit 5 Stk DS201LH mit folgenden Eigenschaften:

2 Module
DIN-Anschluss (universell für jede auf dem Markt befindliche Schalttafel)
Pole 1P+N
16 Ampere
Ausschaltvermögen 4,5kA
Spannung 230 Vac
Differentialstrom Idn 30mA
Typ AC
Auslösekurve C.

Die Serie Abb DS201 L H sind 1P+N-Fehlerstromschutzschalter mit 4,5 kA Ausschaltvermögen, geeignet für Anwendungen im Wohnbereich.

Mit einer Grundfläche von nur zwei Modulen bieten diese Schutzschalter einen umfassenden Schutz gegen Kurzschlüsse, Überlastungen und Differenzialfehler.

Der thermisch-magnetische Schutzschalter befindet sich neben dem Fehlerstromschutzschalter und integriert den magnetischen und thermischen Schutz und unterbricht den elektrischen Strom, falls erforderlich.

Der thermisch-magnetische Fehlerstromschutzschalter ist also ein System, das die Funktionen des Fehlerstromschutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.

Der thermisch-magnetische Fehlerstrom-Schutzschalter in der Elektroinstallation umfasst drei verschiedene Schutzfunktionen:

die magnetische gegen Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
die thermische für Überlastungen bei der Versorgung mit elektrischer Energie (z. B. mehr als ein Haushaltsgerät in Betrieb);
der Differentialschutzschalter, der die Person vor einem Leckstrom schützt.

Die C-Kurve, Auslöseschwelle von 5 bis 10 mal In, für die Anwendung von ohmsch-induktiven Schaltungen mit mittleren Einschaltströmen. Es wird häufig in Hausinstallationen verwendet.

Der AC-Differentialschutzschalter gewährleistet die Auslösung bei plötzlich oder langsam ansteigenden sinusförmigen Wechselströmen (CEI EN 61008-1).

Merkmale:

Serie Abb
Spannung 230 Vac
Stromaufnahme 16A
Ausschaltvermögen Icn 4,5kA
Auslösekurve C
Differentialstrom Idn 30mA
Typ des AC-Differentials
2 Module
1P+N
Breite 35 mm
Höhe 85 mm
Tiefe 69 mm
Nettogewicht 182 g
Nennfrequenz 50Hz
Schutzart nach EN 60529 IP4X Gehäuse IP2X Klemmen
Art der Klemme oben/unten bidirektionale zylindrische Käfigklemme
Klemmengröße für oberes/unteres Kabel mm2 25/25
Anzugsdrehmoment oben/unten Nm 2
Montage auf DIN-Schiene nach EN 60715 (35 mm) mit Clip

Kits : Kit FI-LS-Schalter
Module : 2
Pole : 1P+N
Kurve : C
Ausschaltstrom : 4.5KA
Art des Schalters : AC
Differentialstrom : 0.03 A
Ampere : 16A
Stromkreisschutz : FI/LS-Schalter
