Allgemeine Beschreibung

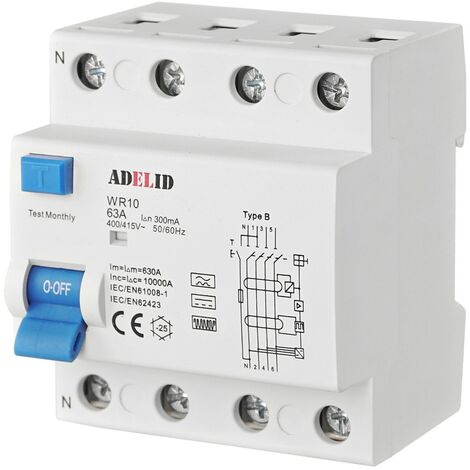

Der Fehlerstromschutzschalter FI-Schalter RCD Typ B 63A 300mA 10kA 4-polig Allstromsensitiv ist eine elektrische Schutzeinrichtung, die speziell für Stromrichter entwickelt wurde, die Gleichstrom in Wechselstrom umwandeln. Er schützt Personen vor elektrischem Schlag und minimiert Schäden an Geräten durch die Erkennung von Rest-, Gleich- und geglätteten Strömen. Bei Erkennung eines Kriechstroms schaltet der Schalter den Stromkreis automatisch ab, um elektrische Schläge und Geräteschäden zu verhindern. Der Schalter erkennt Fehlerströme mit Frequenzen bis 1000 Hz und ist mit einer TEST-Taste ausgestattet, um den internen Betrieb zu überprüfen. Es wird empfohlen, diesen Test alle 30 Tage durchzuführen.Technische daten
- Modell: WR10 63 4 300 B
- Typ: B
- Nennspannung: 400/415 V
- Nennfrequenz: 50/60 Hz
- Nennstrom: 63 A
- Bemessungsfehlerstrom: 300 mA (0,3 A)
- Nennimpulsfestigkeit Uimp: 4,5 kV
- Nennschalt- und Bruchleistung Im = IΔm: 50 A
- Kurzschlussfestigkeit Inc = IΔc: 10 kA
- Anzahl der Module: 4
- Arbeitspositionsanzeige: Ja
- Schutzklasse: IP20
- Lagerungstemperatur: von -30 bis +70°C
- Arbeitstemperatur: von -30 bis +50°C
- Maximaler Querschnitt der Verbindungskabel: 25 mm²
- Montage: TH35-Schiene
- Abmessungen: 70,5 x 81 x 66 mm
- Zertifikat: CE
Weitere Informationen
- Einhaltung der Normen: IEC/EN 61008-1, IEC/EN 62423
