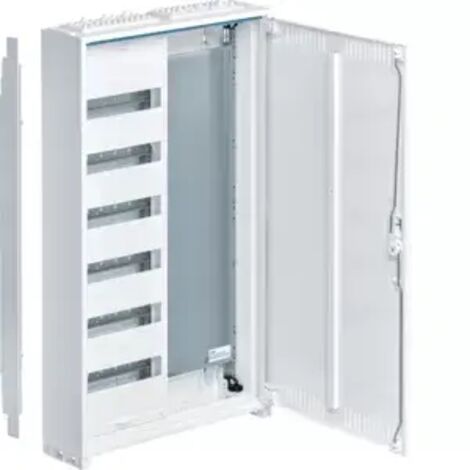

hager Feldverteiler AP, IP31, SKII, 72 PLE u. Mediafeld, geschlitzte Tür, 950x550x161mm

hager Feldverteiler AP, IP31, SKII, 72 PLE u. Mediafeld, geschlitzte Tür, 950x550x161mm

Feldverteiler nach DIN EN 61 439-1/-3 zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit geschlitzter Blechtür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv PE/N-QuickConnect-Klemmen auf Träger montiert, und mit Multimediafeld rechts bestückt mit Kunststoffplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen. Innerer Berührungsschutz (SKII) aus Kunststoff, Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten und durchgehende vertikale Abschottung zwischen Multimedia und Energiefeld. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 130°. Türen rechts und links anschlagbar. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss (ab Schrankbreite 800 mm) und Klappgriff plombierbar. Hinweis: Sperrbare Schließsysteme und Türen sind austauschbar.

Montage auf: Aufputz
Anzahl der Schienen: 6
Anzahl Reihen: 6
Anzahl Felder: 2
Anzahl Module: 72
Höhe: 950 mm
Breite: 550 mm
Tiefe: 165 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA), Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP31
Halogenfrei: Nein
Schließungstyp: Stangenschloss, Ohne Schloss

Fabrikat : Hager

Artikel : FWB62K1

Produktspezifikation

• Anzahl Felder: 2
• Anzahl Module: 72
• Anzahl Reihen: 6
• Anzahl Schranktüren: 1
• Anzahl der Leitungseinführungen: 8
• Anzahl der Schienen: 6
• Ausführung des Handgriffes: Klappgriff mit Vorreiber
• Breite: 550 mm
• Breite in Teilungseinheiten: 24
• Einbaubreite: 550,00 mm
• Einbauhöhe: 950 mm
• Einbautiefe: 0,00 mm
• Farbe: Reinweiß
• Geeignet für Aussenbereich: Nein
• Höhe: 950 mm
• IP-Klasse (Ingress Protection): IP31
• Mit Erdungsklemmenblock: Ja
• Mit Leitungseinführung: Ja
• Mit Montageplatte: Ja
• Mit Neutralleiterklemmenblock: Ja
• Mit Schloss: Nein
• Mit transparentem Deckel/Tür: Nein
• Montage auf: Aufputz
• Montageart: Aufputz
• Nennstrom: 125 A
• RAL Nummer: 9010
• Schließungstyp: Stangenschloss, Ohne Schloss
• Schutzklasse: Schutzklasse II
• Stoßfestigkeit IK: IK09
• Tiefe: 165 mm
• Werkstoff: Stahl
• Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA), Polycarbonat (PC)
