Normalerweise offenes Wasser-Magnetventil na ein/aus 1" für Wasser 230 vac Membran nbr

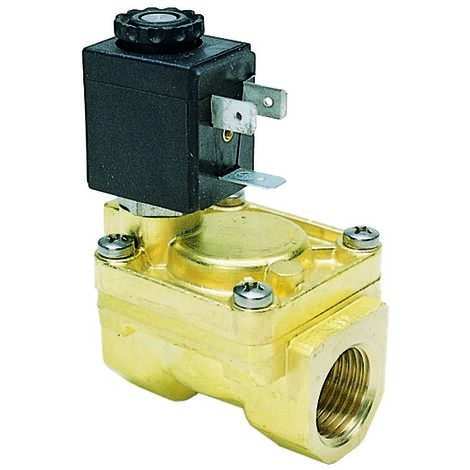

Das 1"-Magnetventil für Wasser (normalerweise offen ) ist ein elektromechanisches, servogesteuertes Gerät aus Messing zur automatischen Steuerung des Wasserflusses in Sanitäranlagen.

Technische Daten:

• Typ: Servogesteuertes 2/2-Wege-Ventil, normal offen (NO)
• Anschluss: 1" ISO 228
• Achsabstand: 96 mm
• Gehäuse: Messing
• Membran: NBR (Nitril-Butadien) -10 °C/+90 °C
• Öffnungsdurchmesser: 25 mm
• Stromversorgung: 220 V AC 50–60 Hz (230 V AC)
• Leistung: 7,5 VA
• Schutzart: IP65
• Medium: Wasser
• Durchflusskoeffizient (Kv): 10,97 m³/h
• Maximale Viskosität: 25 cSt
• Min. Differenzdruck (mOPD): 0,15 bar
• Maximaler Differenzdruck (MOPD): 10 bar
• Betriebstemperatur: -10 °C bis +90 °C
• Norm: CE / Richtlinie 2014/68/EU
• Lieferumfang: Ohne Stecker

Betrieb „Normalerweise offen“:

Das Magnetventil ist ohne Stromversorgung normalerweise offen. Wenn die Spule mit 220 V AC gespeist wird, verschließt der bewegliche Kern die Pilotöffnung, wodurch die Flüssigkeit in die obere Kammer der Membran gedrückt wird und ein Kräfteungleichgewicht entsteht, das das Schließen der Hauptöffnung ermöglicht. Bei Wegfall der Spannung öffnet sich das Ventil automatisch wieder.

Vorteile:

• Normalerweise offen für Sicherheit bei Spannungsausfall
• Korrosionsbeständiges Messinggehäuse
• Chemikalienbeständige NBR-Membran
• Schutzart IP65 für feuchte Umgebungen
• Geringer Energieverbrauch 7,5 VA
• Hoher Durchfluss mit 25-mm-Öffnung und Kv 10,97 m³/h
• Großer Temperaturbereich -10 °C bis +90 °C
• CE-konform

Anwendungen:

Sicherheitssysteme, die bei Stromausfall eine Öffnung erfordern, Bewässerungsanlagen, Kühlkreisläufe, Brandschutzsysteme, industrielle Wasserdurchflussregelung, Waschanlagen, Wasserversorgungssysteme.

Einbau:

Das Magnetventil wird über einen 1"-Gewindeanschluss nach ISO 228 in die Leitung eingebaut. Die auf dem Ventilgehäuse angegebene Durchflussrichtung ist zu beachten. Der erforderliche Mindestdruckunterschied beträgt 0,15 bar. Elektrischer Anschluss an 220–230 V AC, 50–60 Hz. Lieferung ohne Stecker.

Hinweise:

Auch als Version ohne Spule erhältlich. Installation durch qualifiziertes Fachpersonal. Das Ventil schließt, wenn Spannung angelegt wird.
