Allgemeine Beschreibung

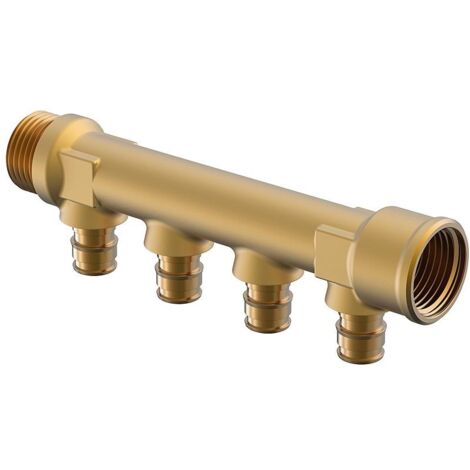

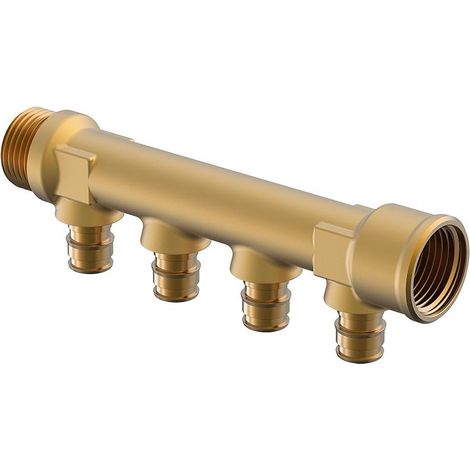

Der Uponor Q und E Verteiler IG/AG PL, G 3/4" MT/FT, 4x16mm, c/c 35mm ist ein hochwertiger Verteiler aus Messing, der für die Heizkörperanbindung in Heizungsanwendungen konzipiert ist. Er verfügt über feste Abgänge und ist für Nieder- und Hochtemperaturanwendungen geeignet. Die Radiatorenanbindungen entsprechen der Norm DIN EN ISO 15875.Technische daten
- Material: Messing
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
- Druckstufe: PN 10
- Länge Verteiler: 159 mm
- Anzahl der Abzweige: 4
- Rohraußendurchmesser Abzweigungen: 16 mm
- Abstand zwischen den Abzweigungen: 35 mm
- Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1), Nenndurchmesser: 3/4 Zoll (20)
- Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1), Nenndurchmesser: 3/4 Zoll (20)
- Stichmaß: 40 mm
Kompatibilität und Zubehör
- Q&E Sicherungsringe müssen separat bestellt werden
- Geeignet für Leitungswasser
- Geeignet für Heizungswasser: nein
- Geeignet für Kühlwasser: nein
- Geeignet für Pressluft: nein
- Geeignet für Glykol: nein
Installation
- Verwendung von Klemmringen für die Abzweigungen
