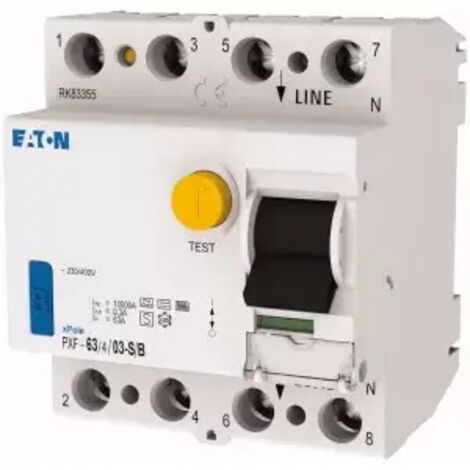

Eaton 300304 PXF-63/4/03-S/B FI-Schutzschalter allstromsensitiver FI S/B 4polig 63 A 0.3 A 230 V,

Überblick

Allstromsensitiver Fehlerstromschutzschalter

Beschreibung

· Allstromsensitiver Fehlerstromschutzschalter für Fehler- und Zusatzschutz
· 4-polige Typen auch 2-polig für Photovoltaik / Elektroautoladestationen verwendbar
· Neues Präzisionsniveau , kaum unerwünschte Auslösungen
- kurzzeitverzögerter Auslöser “Gewitterfest”
- erhöhter Stoßstromfestigkeit > 3 kA
- erkennt Gleichfehlerströme
- erkennt Mischfrequenzen
· Jährliches Testintervall
· Echte Kontaktstellungsanzeige
· Automatische Wiedereinschaltung möglich
· Transparentes Beschriftungsschild


Merkmale Serie PXF-B und PXF-S/B

· Kontur- und verschienungskompatibel mit anderen Geräten der P-Serie
· Doppel-Komfortklemme Lift/Maul oben und unten
· Freier Klemmenraum trotz montierter Verschienung
· Universal-Auslöse-Signalschalter nachträglich anbaubar
· Hilfsschalter Z-HK nachträglich anbaubar
· Kontaktstellungsanzeige rot - grün
· Verzögerte Typen geeignet für Verwendung mit handelsüblichen Leuchtstofflampen mit und ohne elektronische Vorschaltgeräte (30mA-FI: 30 Stk. je Außenleiter) Hinweise: In Abhängigkeit vom Vorschaltgerätehersteller teilweise mehr möglich. Symmetrische Aufteilung der Vorschaltgeräte auf alle Phasen vorteilhaft. Verlegehinweise des Vorschaltgeräteherstellers beachten.
· Die Funktion des Schalters ist lageunabhängig.
· Der Schutzschalter ist daher im Sinne der Errichtungsbestimmungen zum “Fehlerschutz” und zum “Zusatzschutz” verwendbar.
· Der 4polige Schalter kann auch 2- oder 3-polig verwendet werden. Siehe Anschlussbeispiele.
· Die Testtaste “T” ist jedes Jahr zu betätigen Über diesen Umstand und dessen Verantwortung ist der Anlagenbetreiber nachweislich zu informieren. Beim Einsatz unter speziellen Bedingungen (Baustellen, Labore) ist die Testtaste ggf. öfter zu betätigen. Hier gelten die Aussagen der jeweiligen Errichterbestimmungen.
· Durch die Betätigung der Testtaste “T” wird nur die Funktion des Fehlerstrom-(FI)-Schutzschalters getestet. Dieser Test ersetzt weder die Erdungswiderstandsmessung (RE), noch die ordnungsgemäße Schutzleiterzustandsprüfung, die gesondert durchgeführt werden müssen.

· Typen- -/B: Kurzzeitverzögert + stromstoßfest 3 kA, allstromsensitiv, Typ B (ÖVE E 8601)

· Typen- -/B: Hohe Zuverlässigkeit gegen Fehlauslösungen. Verbindlich vorgeschrieben für Stromkreise mit möglichem Personen- oder Sachschaden im Falle von Fehlauslösungen (ÖVE/ÖNORM E 8001-1 § 12.1.6).

· Typen- -S/B: Selektiv + stromstoßfest 5 kA, allstromsensitiv, Typ S/B
· Typen- -S/B: Selektiver Fehlerstromschutzschalter. Schützt bei allen Typen mit Fehlerstromformen
