Allgemeine Beschreibung
Der Differenzialschutzschalter E.NEXT PRO bietet wirksamen Schutz gegen Stromschläge und die Auswirkungen von Leckströmen in elektrischen Anlagen. Das Gerät trennt den Stromkreis sofort, wenn es einen Differenzstrom größer als 30mA erkennt, und gewährleistet so die Sicherheit des Benutzers und den Schutz der Anlage. Modell 4P, 40A, 30mA Typ Wechselstrom ist für dreiphasige Installationen mit höheren Lasten konzipiert und eignet sich ideal für Einfamilienhäuser, Bürogebäude und Serviceeinrichtungen, wo ein hohes Maß an Sicherheit erforderlich ist.Technische daten
- Serie: PRO
- Typ: AC
- Herstellercode: p003019
- Polzahl: 4
- Bemessungsspannung Ue: 400V AC
- Bemessungsstrom In: 40A
- Differenzstrom: 30mA
- Bemessungs-Kurzschlussausschaltvermögen: 6kA
- Isolationsspannung Ui: 630V
- Stoßspannungsfestigkeit Uimp: 6kV
- Mechanische Lebensdauer: 10.000 Zyklen
- Elektrische Lebensdauer: 4.000 Zyklen
- Nominale Schaltleistung: 1000A
- Frequenz: 50Hz
- Anzugsdrehmoment: 3,5 Nm
- Max. Kabelquerschnitt: 25 mm²
- Schutzart: IP20
- Betriebstemperatur: -25…+40°C
- Strombegrenzungsklasse: 2
- Aufstellungshöhe: bis 2000 m über NN
- Montage: für 35 mm Hutschiene
- Betriebslage: vertikal, horizontal (Neigung bis 5°)
- Eigenschaften: elektromechanisch
- Einhaltung der Norm: EN 61008-1
Anwendung
- Personenschutz gegen Stromschlag - Empfindlichkeit 30mA
- Dreiphasige Anlagen mit höherer Belastung
- Steckdosen- und Beleuchtungsstromkreise in Wohnungen und Büros
- Modulare Verteilertafeln in Wohn- und Geschäftsgebäuden
- Dreiphasige Geräte, die ein hohes Maß an Schutz erfordern
Weitere Informationen

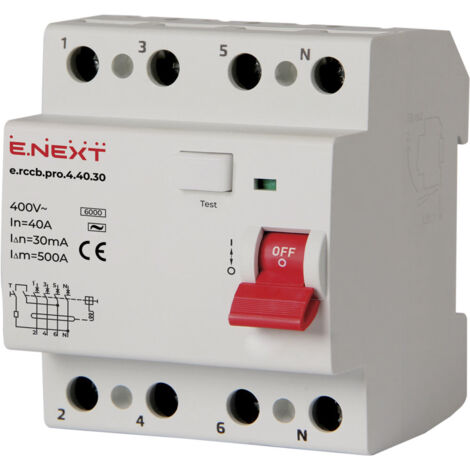

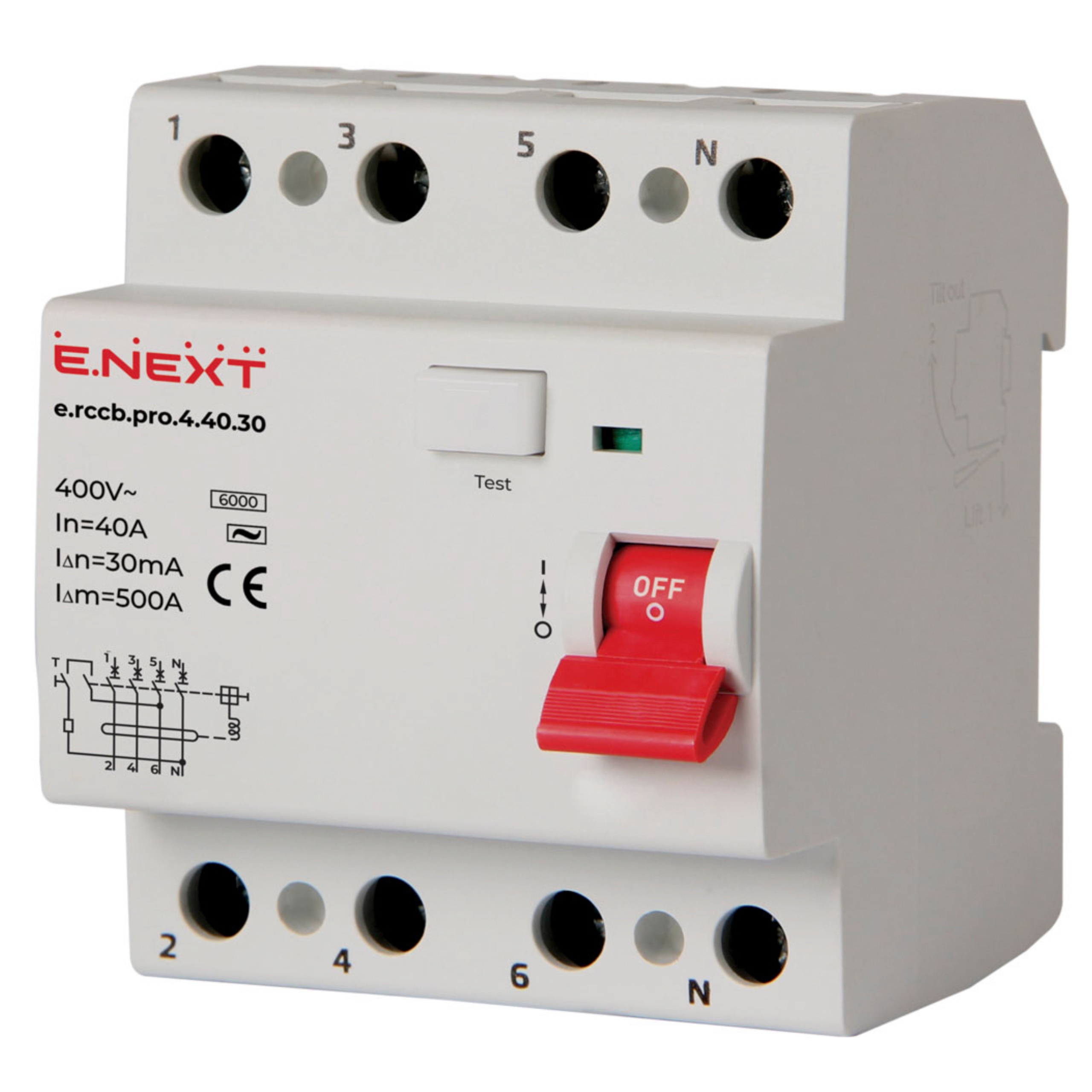

- Illustratives Foto:
