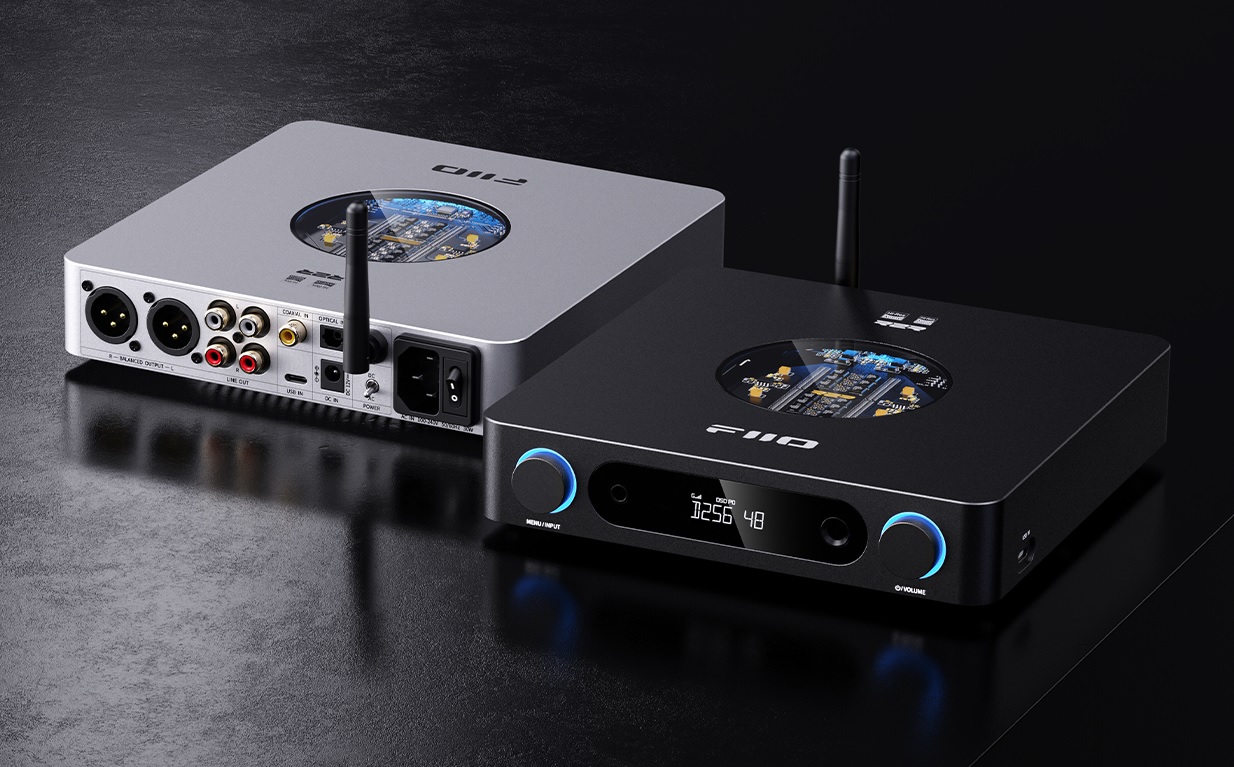

FiiO K13 R2R – Silber – Symmetrischer DAC mit Kopfhörerverstärker

✴️ FiiO K13 R2R

✴️ Symmetrischer DAC mit Kopfhörerverstärker

✴️ 24-Bit-R2R-Matrix mit 192 Widerständen

✴️ Bluetooth 5.4 mit LDAC, PEQ, RGB

⭕️ Funktionen und Merkmale✅ Vollständig differenziell 24-Bit-R2R-DAC mit 192 Widerständen

✅ Duale Dekodierungsmodi NOS und OS

✅ Unterstützt PCM 384 kHz/24 Bit und DSD256

✅ XLR- und RCA-Ausgänge (PRE/Line)

✅ 10-Band-PEQ mit App- und Browsersteuerung

✅ Vollsymmetrische Audioverstärkerschaltung mit Schutzfunktionen

✅ Duales DC/AC-Netzteil mit geschirmtem internem Netzteil und externem DC-Eingang

✅ Audiophile elna RA3-Kondensatoren

✅ Symmetrischer Ausgang 2400 mW + 2400 mW an 32 Ω Last

✅ Benutzerdefiniertes HD-LCD-Display mit permanenter Hintergrundbeleuchtung

✅ Minimalistisches Aluminiumgehäuse mit Skylight-Akzentbeleuchtung

✅ Bluetooth 5.4 mit LDAC, AAC, SBC

✅ Einstellbare RGB-Hintergrundbeleuchtung und automatische Abschaltfunktion

✅ Eine neue Dimension des Musikhörens

Der K13 R2R ist ein vollsymmetrischer DAC und Kopfhörerverstärker für Desktop-Anwendungen, basierend auf der proprietären 24-Bit-R2R-Widerstandsarray-Technologie von fiio. Das Gerät bietet eine beeindruckende Ausgangsleistung von 2400 mW + 2400 mW sowie eine breite Palette an Einstell- und Anschlussmöglichkeiten. Mit zwei NOS/OS-Modi, Bluetooth-Konnektivität mit LDAC-Unterstützung und einem präzisen 10-Band-PEQ bietet Ihnen der K13 R2R volle Kontrolle über Charakter und Qualität Ihres Klangs.

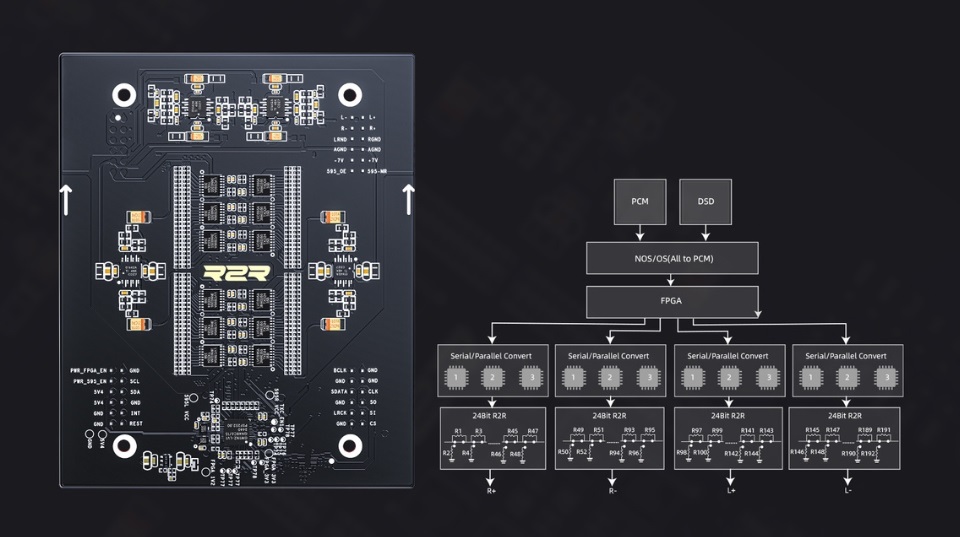

✅ Vollständig differenzieller 24-Bit-R2R-DAC

Das Herzstück des K13 R2R bilden vier Kanäle mit Widerstandsarrays, von denen jeder 48 präzise Dünnschichtwiderstände enthält – insgesamt 192 Elemente Insgesamt ist jeder Widerstand auf 0,1 % genau abgestimmt und äußerst unempfindlich gegenüber Temperaturschwankungen. Das Ergebnis ist ein echter, volldifferentieller R2R-DAC mit 24-Bit-Auflösung, der einen satten, natürlichen und organischen Klang liefert. Reduzierte FFT-Harmonische führen zu einem dunkleren Hintergrund und geringerem Rauschen – so hören Sie nur die Musik ohne Störungen.

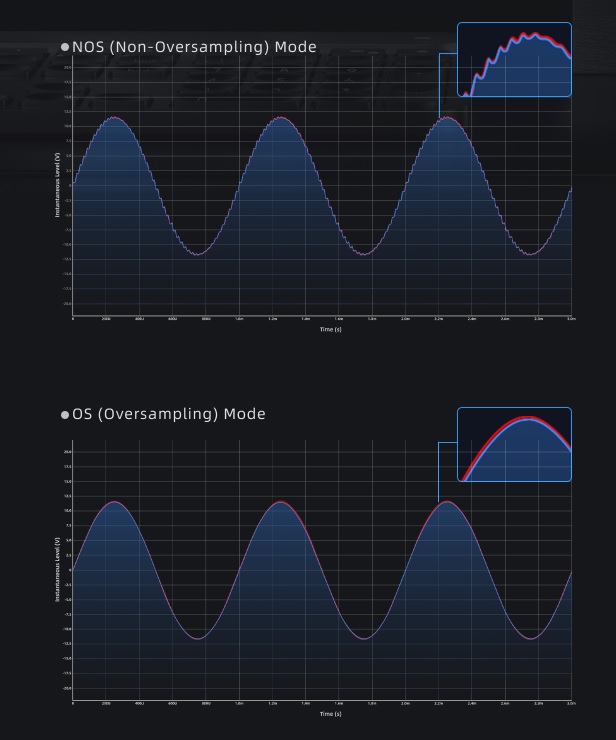

✅ Doppeltes Hörvergnügen mit NOS/OS-Modi

Der K13 R2R bietet zwei Betriebsmodi, mit denen Sie den Klang an Ihre Vorlieben anpassen können:

NOS-Modus (Non-Oversampling) – erhält die ursprüngliche Abtastrate während der Dekodierung bei, was zu einem authentischen, natürlichen Klang führt und ein Ein organischeres Musikerlebnis.

OS (Oversampling)-Modus – erhöht die Abtastrate global auf 384 kHz und sorgt so für höhere Klangqualität, mehr Klarheit und präzise Detailwiedergabe.

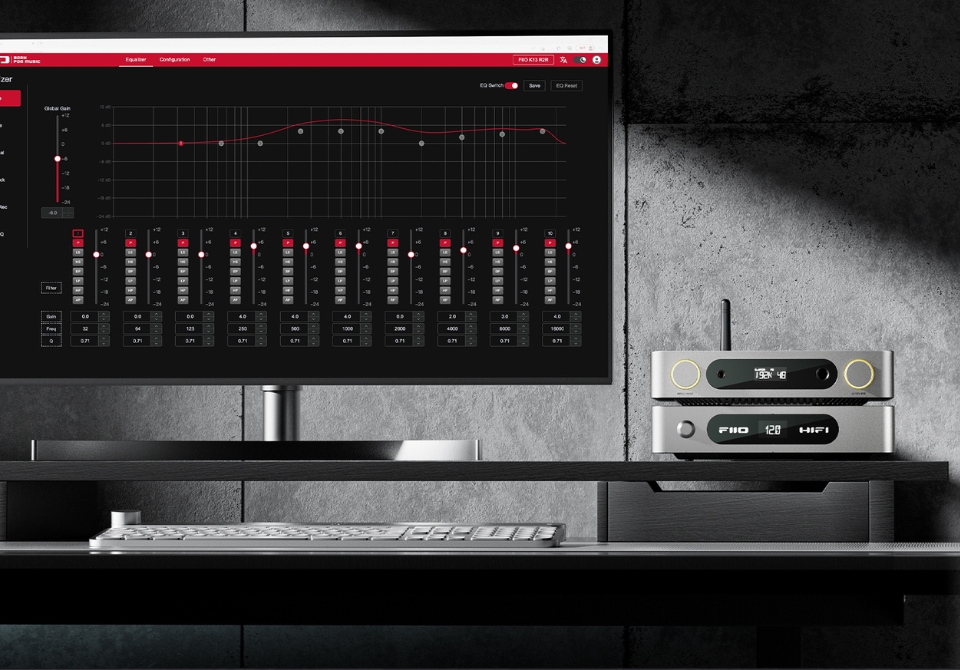

✅ Präziser 10-Band-Equalizer (PEQ)

Passen Sie den Klang mit dem integrierten parametrischen Equalizer, der vom XMOS XU316-Chip und Fiios eigener Abstimmung unterstützt wird, Ihren Vorlieben an. Der Equalizer bietet 10-Band-Anpassungen in allen Betriebsmodi. Mit der fiio Control App oder der Weboberfläche können Sie vorgefertigte Presets wie „Retro PEQ“ laden, die Frequenzgangkurve für bestimmte Kopfhörermodelle anpassen oder Ihre eigenen EQ-Einstellungen teilen.

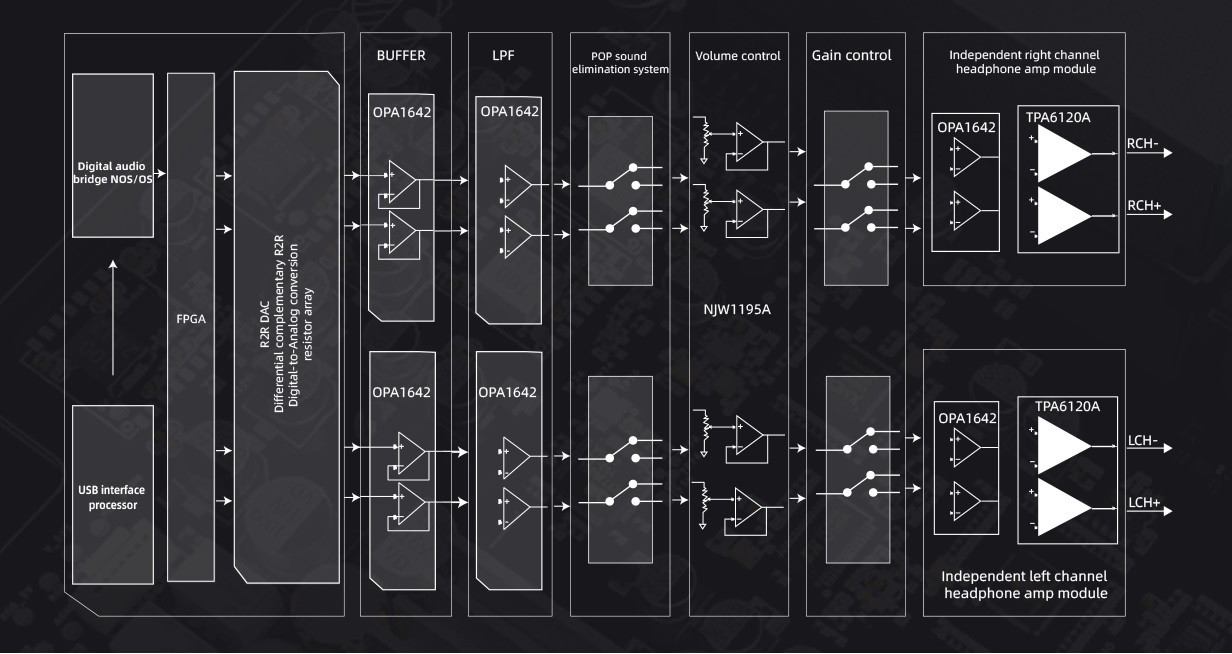

✅ Ausgewogen von Anfang bis Ende

Vom DAC über den Tiefpassfilter (LPF) und die Lautstärkeregelung bis hin zum Kopfhörerverstärker – die gesamte Audiokette ist ausgewogen. Der K13 R2R ist volldifferenziell. Diese Konstruktion gewährleistet minimale Verzerrungen, effektive Störungsunterdrückung und vollen Dynamikumfang in jeder Signalstufe. Zusätzliche Funktionen wie Verstärkungsregelung, Kopfhörerschutz und Knackgeräuschunterdrückung sorgen dafür, dass das System nicht nur klangrein, sondern auch sicher in der Anwendung ist.

Passen Sie den Klang mit dem integrierten parametrischen Equalizer, basierend auf dem XMOS XU316 Chip und Fiios eigenem Tuning-Algorithmus, Ihren Vorlieben an. Der Equalizer bietet 10-Band-Anpassungen in allen Betriebsmodi. Mit der fiio Control App oder der Weboberfläche können Sie vorgefertigte Presets wie „Retro PEQ“ laden, die Wiedergabe an bestimmte Kopfhörermodelle anpassen oder Ihre eigenen EQ-Einstellungen teilen.

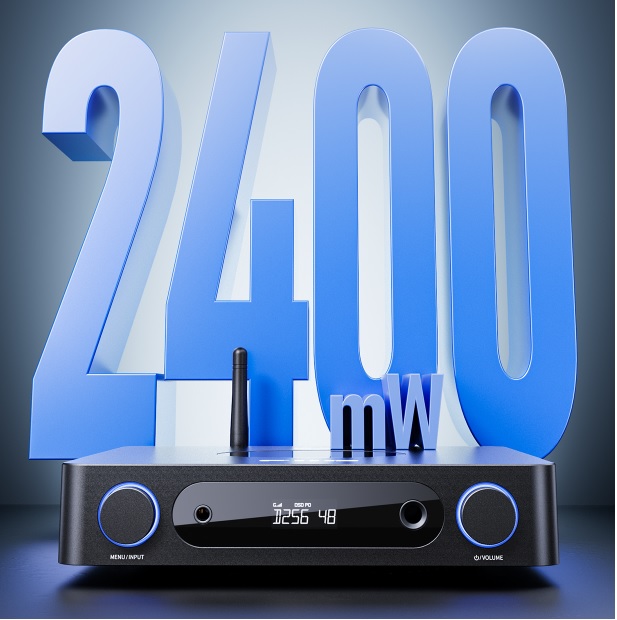

✅ Immer volle Leistung

Dank der symmetrischen Ausgangsleistung von 2400 mW + 2400 mW an 32 Ω treibt der K13 The R2R mühelos hochohmige Kopfhörer an und bewahrt dabei die nötige Feinfühligkeit. Das Gerät nutzt hochempfindliche In-Ear-Monitore (IEMs), um feinste Details aus Aufnahmen herauszuholen, ohne die Klangkontrolle zu beeinträchtigen.

Passen Sie den Klang mit dem integrierten parametrischen Equalizer, basierend auf dem xmos XU316 Chip und dem firmeneigenen Tuning-Algorithmus von fiio, individuell an. Der Equalizer bietet 10-Band-Einstellungen in allen Betriebsmodi. Mit der fiio Control App oder der Weboberfläche können Sie vorgefertigte Presets wie „Retro PEQ“ laden, die Frequenzgangkurve für bestimmte Kopfhörermodelle anpassen oder Ihre eigenen EQ-Einstellungen teilen.

✅ Speziell entwickeltes Netzteil

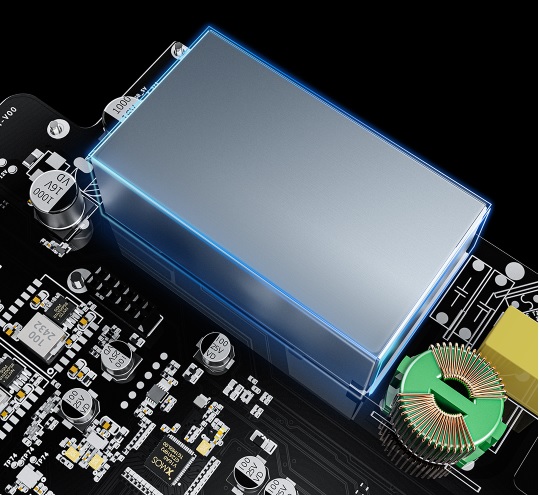

Der K13 R2R verwendet ein duales DC/AC-Netzteilsystem. Ein internes, abgeschirmtes 30-W-Netzteil minimiert Störungen, während ein externer DC-Eingang das Experimentieren mit hochwertigen linearen Netzteilen ermöglicht.

Das Mehrwege-Design umfasst 18 rauscharme LDO-Regler und 5 DC/DC-Wandler, die jedes Segment der Schaltung mit sauberem Strom versorgen. Passen Sie den Klang mit dem integrierten parametrischen Equalizer, basierend auf dem xmos XU316-Chip und dem proprietären Tuning-Algorithmus von fiio, Ihren Vorlieben an. Der Equalizer bietet 10-Band-Einstellungen in allen Betriebsmodi. Mit der fiio Control App oder der Weboberfläche können Sie vorgefertigte Presets wie „Retro PEQ“ laden, die Frequenzgangkurve an bestimmte Kopfhörermodelle anpassen oder Ihre eigenen EQ-Einstellungen teilen.

< < < <

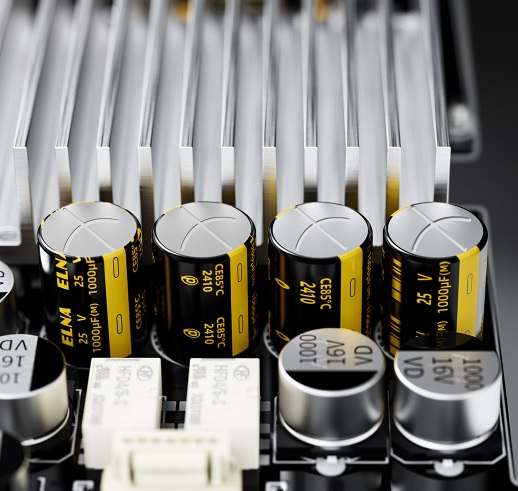

Die verwendeten audiophilen Kondensatoren – elna RA3 Elektrolytkondensatoren mit Seidenfolie und spezielle Tantalkondensatoren – gewährleisten einen warmen, stabilen Klang und zuverlässigen Betrieb.

< < < ✅ Präzises Design, perfekter Klang

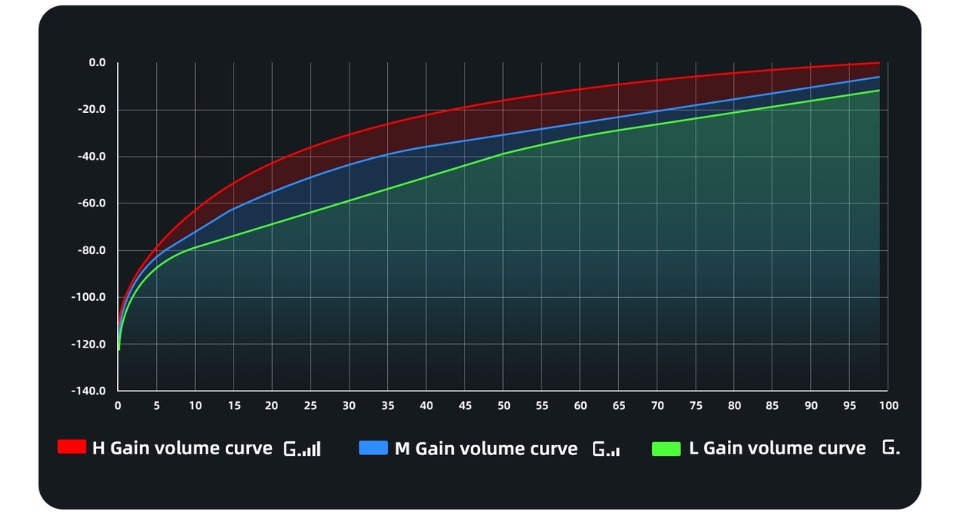

Der K13 R2R bietet drei Verstärkungsstufen und drei unabhängige Lautstärkereglerkurven und ermöglicht so eine optimale Anpassung an verschiedene Kopfhörertypen – von empfindlichen In-Ear-Monitoren bis hin zu anspruchsvollen Modellen mit hoher Impedanz. Zusätzlich speichert das Gerät die Lautstärkeeinstellungen separat für den Kopfhörerausgang (PO) und den Line-Ausgang (PRE), was unabhängig von der Konfiguration für ein komfortables und konsistentes Hörerlebnis sorgt.

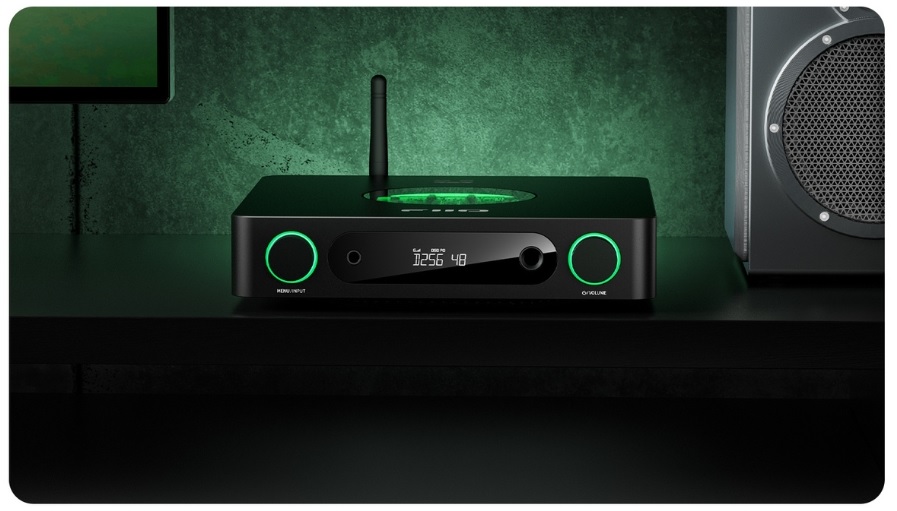

✅ Anpassbare RGB-Hintergrundbeleuchtung

Die RGB-Hintergrundbeleuchtung informiert nicht nur über die aktuelle Audio-Abtastrate, sondern ermöglicht auch eine umfassende Personalisierung – Sie können Helligkeit und Farbe anpassen und wählen, ob die Beleuchtung pulsieren oder statisch leuchten soll. Dank dessen klingt das Gerät nicht nur einzigartig, sondern sieht auch genau so aus, wie Sie es sich wünschen.

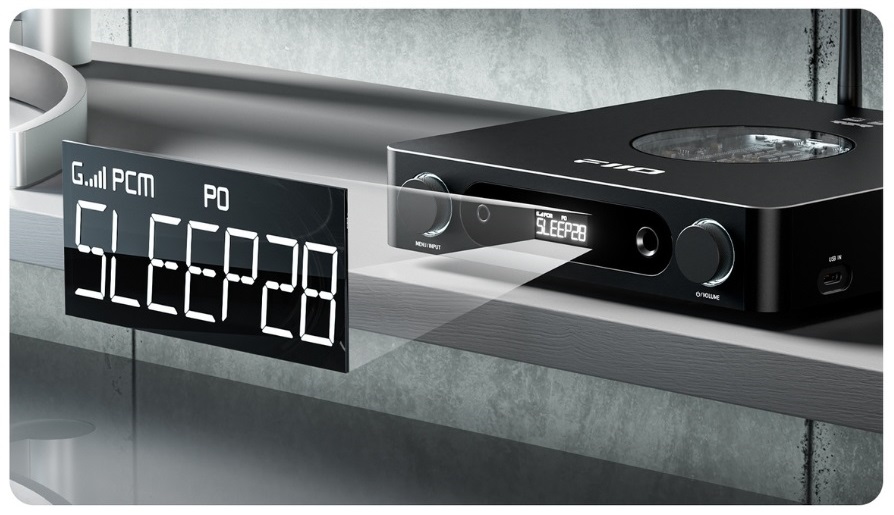

✅ Automatische Abschaltung mit Timer 1–99 Minuten

Eine praktische Funktion, die sich Ihren Bedürfnissen anpasst – Sie können die automatische Abschaltung des Geräts von 1 bis 99 Minuten einstellen. Der Timer läuft nach jeder Aktivierung einmal, sodass Sie die Betriebszeit vollständig kontrollieren können, ohne ihn manuell ausschalten zu müssen.

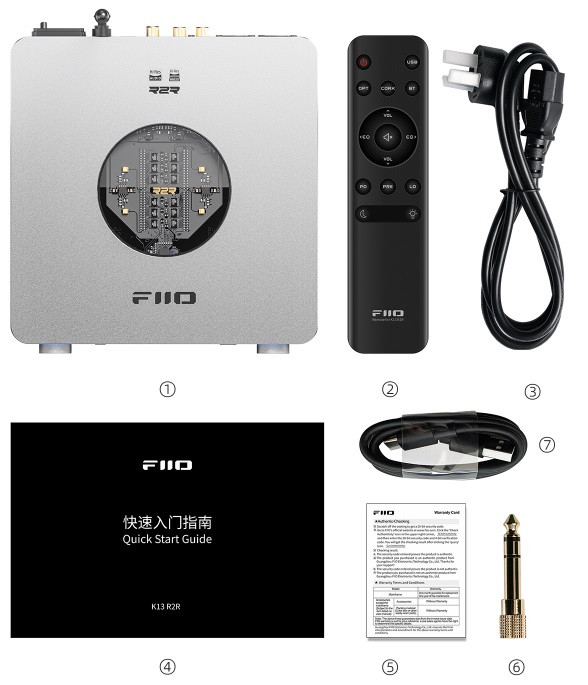

✅ Lieferumfang:

1. K13 R2R x1

2. Fernbedienung x1

3. Netzkabel x1

4. Bedienungsanleitung x1

5. Garantiekarte x1

6. Kopfhöreradapter x1

7. USB-Datenkabel x1

⚙️ Grundlegende Spezifikationen

• Farbe: Schwarz, Silber

• Hauptsteuereinheit (MCU): ESP32-S3

• USB-Chip: xmos XU316

• DAC: Vollständig differenzieller 24-Bit-R2R-DAC mit Widerstandsarray

• Lautstärkeregler: NJW1195AV

• R2R- und LPF-Operationsverstärker: OPA1642 ×4

• LO-Puffer: LTA8092 ×2

• Kopfhörerverstärker: OPA1642 ×2 + TPA6120A ×2

➡️ Eingänge und Ausgänge

• USB-Eingang: 384 kHz/32 Bit, DSD256

• Koaxialer Eingang: 192 kHz/24 Bit, DSD64

• Optischer Eingang: 192 kHz/24 Bit

• USB-Anschluss: Dual Typ-C

• Display: Kundenspezifisches LCD

➡️ Stromversorgung und Abmessungen

• Stromversorgung: AC 100–240 V 50/60 Hz; DC 12 V/2,5 A

• Abmessungen: ca. 210 × 188 × 42 mm (mit Füßen)

• Gewicht: ca. 980 g

➡️ Ausgangsleistung

• Unsymmetrischer Ausgang 1: L+R ≥1220 mW + 1220 mW (32 Ω, THD+N <1 %)

• Unsymmetrischer Ausgang 2: L+R ≥150 mW + 150 mW (300 Ω, THD+N <1 %)

• Symmetrischer Ausgang 1: L+R ≥2400 mW + 2400 mW (32 Ω, THD+N <1 %)

• Symmetrischer Ausgang 2: L+R ≥2600 mW + 600 mW (300 Ω, THD+N <1 %)

➡️ Audioparameter

• Frequenzgang: 20 Hz–80 kHz, Dämpfung < 2,9 dB

• Signal-Rausch-Verhältnis (SNR): ≥ 116 dB (A-bewertet)

• Rauschpegel:

• PO < 5 μV (A-bewertet, durchschnittliche Verstärkung)
• BAL < 8 μV (A-bewertet, durchschnittliche Verstärkung)

• Ausgangsimpedanz:

• PO < 0,7 Ω (bei 32 Ω Last)
• BAL < 1,0 Ω (bei 32 Ω Last)

• Klirrfaktor (THD+N): ca. 0,0173 % (1 kHz / -6 dB bei 32 Ω)
