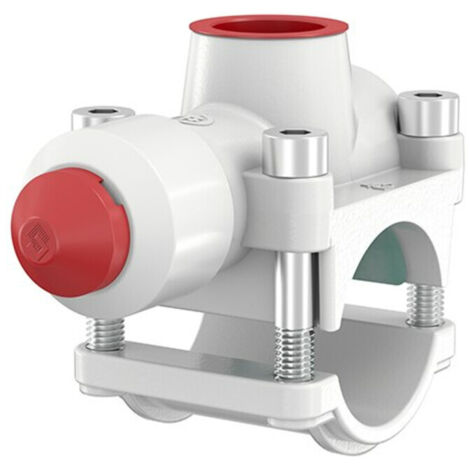

Flamco T-Plus Anschießkupplung 18 für Kupferrohre G 1/2" M

Flamco T-Plus Anschießkupplung 18 für Kupferrohre G 1/2" M

Die Flamco T-Plus Anschießkupplung 18 für Kupferrohre G 1/2" M ist eine effiziente Lösung für die schnelle und einfache Rohrmontage ohne Betriebsunterbrechung. Dieses T-Stück von Flamco ist speziell für Kupferrohre, dünnwandige Stahl- und Edelstahlrohre mit einem Rohraußendurchmesser von 18 mm konzipiert. Es eignet sich ideal für Trinkwasserinstallationen und erfüllt die Anforderungen der Trinkwasserverordnung (TrinkwV2011).

Wofür ist die Flamco T-Plus Anschießkupplung 18 ausgelegt?

Die Anschießkupplung T-plus 18 dient der Rohrmontage als T-Stück zur Verbindung von Rohrleitungen. Sie ist für Trinkwasserinstallationen geeignet und kann an Kupferrohren (R290, R250) sowie an dünnwandigen Stahlrohren (St33, St34, St35, St37) und Edelstahlrohren (1.4401, 1.4521) verwendet werden. Die verwendeten Werkstoffe und Materialien erfüllen die Anforderungen der Trinkwasserverordnung - TrinkwV2011. Das Gehäuse besteht aus Messing.

Welche Rohrmaterialien und Abmessungen werden unterstützt?

Die Anschießkupplung ist vielseitig einsetzbar und kompatibel mit verschiedenen Rohrmaterialien. Sie ist für Kupferrohre, dünnwandige Stahlrohre und Edelstahlrohre mit einem Rohraußendurchmesser von 18 mm geeignet. Die maximale Rohrwandstärke beträgt 1,25 mm für dünnwandigen Stahl und Kupfer sowie 1,00 mm für Edelstahl. Der Abzweig ist als G 1/2" M ausgeführt. Die Befestigung am Rohr erfolgt über einen Klemmanschluss.

Welche Temperatur- und Druckgrenzen sind zu beachten?

Die Flamco T-Plus Anschießkupplung ist für einen breiten Temperaturbereich von -10 °C bis 130 °C ausgelegt und hält einem maximalen Betriebsdruck von 16 bar stand. Die Mediumtemperatur im Dauerbetrieb liegt ebenfalls zwischen 0 °C und 130 °C.

Welche Merkmale kennzeichnen die Bauform und Montage?

Die Anschießkupplung ist als T-Stück zur Rohrmontage ohne Betriebsunterbrechung konzipiert. Sie verfügt über einen Abzweigwinkel von 90 Grad und ist mit einer Fräse ausgestattet, was die Installation vereinfacht. Das Gehäuse ist aus Messing gefertigt und grau lackiert. Die Anzahl der Schalen beträgt 2.

Technische Daten

• Werkstoff: Messing
• System Rohrleitung: 18 mm
• Rohraußendurchmesser: 18 mm
• Abzweig: G 1/2" M
• Betriebstemperatur: -10 °C bis 130 °C
• Betriebsdruck: max. 16 bar
• Max. Rohrwandstärke dünnw. Stahl/Kupfer: 1,25 mm
• Max. Rohrwandstärke Edelstahl: 1,00 mm
• Abzweigwinkel: 90 Grad
• Befestigung am Rohr: Klemmanschluss

Die Flamco T-Plus Anschießkupplung 18 aus Messing bietet eine zuverlässige und effiziente Lösung für die Erweiterung von Rohrleitungssystemen. Mit ihrer Eignung für Kupfer-, Stahl- und Edelstahlrohre mit einem Rohraußendurchmesser von 18 mm sowie einem maximalen Betriebsdruck von 16 bar und einem Temperaturbereich von -10 °C bis 130 °C ist sie eine vielseitige Komponente für Trinkwasserinstallationen, die eine schnelle und unterbrechungsfreie Montage ermöglicht.

Produktspezifikation

• Hersteller-Serie: T-plus
• Hersteller-Warengruppe: Installationtechnik, T-Plus
• Hersteller-Produktgruppe: T-plus Messing
• Hersteller-Artikelnummer: 90518
• Farbe: grau
• Baulänge: 40
• Oberflächenschutz: lackiert
• Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Werkstoff: Messing
• Rohraußendurchmesser: 21,3
• Geeignet für Wellrohre: nein
• Mit Sperrfunktion: nein
• Abzweigwinkel: 90
• Zeta-Wert: 0
• Länge Anschluss 1: 88
• Länge Anschluss 2: 40
• Arbeitslänge Anschluss 1: 154
• Arbeitslänge Anschluss 2: 40
• Länge Anschluss 3: 51
• Arbeitslänge Anschluss 3: 51
• Anzahl der Schalen: 2
• Ungebohrt: nein
• Mit Fräse: ja
• Geeignet für Rohraußendurchmesser: 18
• Max. Arbeitsdruck bei 20 °C: 25
• Mediumtemperatur (Dauerbetrieb): 0 - 130
• Nenndurchmesser: 1/2 Zoll (15)
• Befestigung am Rohr: Klemmanschluss
• Zugfest: nein
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Typenzulassung nach BBR/EKS: nein
• Trinkwasserkonform nach UBA: Ja
