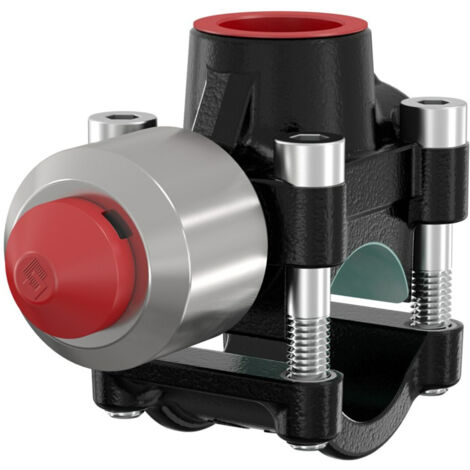

Flamco T-Plus Anschießkupplung 1 für Stahl-Gewinderohr Rp 3/4"

Flamco T-Plus Anschießkupplung 1 für Stahl-Gewinderohr Rp 3/4"

Die Flamco T-Plus Anschießkupplung 1 für Stahl-Gewinderohr Rp 3/4 Zoll ist ein effizientes T-Stück, das eine schnelle und unkomplizierte Rohrmontage ohne Betriebsunterbrechung ermöglicht. Das Gehäuse aus Temperguss ist für Gewinderohre sowie nahtlose und geschweißte Stahlrohre geeignet. Mit einem maximalen Betriebsdruck von 25 bar und einem Temperaturbereich von -10 °C bis 130 °C ist sie eine robuste Lösung für Heizungs-, Klima- und Sanitärinstallationen.

Was zeichnet die Flamco T-Plus Anschießkupplung aus?

Die Flamco T-plus Anschießkupplung ermöglicht die Installation eines T-Stücks in bestehende Rohrleitungen, ohne das System entleeren oder den Betrieb unterbrechen zu müssen. Das Gehäuse besteht aus robustem Temperguss und ist für eine lange Lebensdauer ausgelegt. Der Oberflächenschutz ist lackiert (Farbe: schwarz). Die Kupplung ist mit einer Fräse ausgestattet, die das Anbohren des Rohres erleichtert.

Für welche Rohrarten und Normen ist die Anschießkupplung geeignet?

Die Anschießkupplung ist für Gewinderohre nach NEN 3257 C schwer, DIN 2441, BS 1387 schwer (oder leichter) sowie ISO 9329-1 geeignet. Sie ist ebenfalls kompatibel mit nahtlosen Stahlrohren nach DIN 2448/1629 Bl. 3, St35/ISO9330-1 und geschweißten Stahlrohren (normalwandig) nach DIN 2458/1626 Bl. 2, St 35. Das System ist für eine Rohrleitung von 1 Zoll mit einem Rohraußendurchmesser von 33,7 mm und einer Rohrwandstärke von 2,0 mm bis 4,05 mm vorgesehen. Der Abzweig verfügt über ein Innengewinde von Rp 3/4 Zoll.

Welche technischen Parameter sind für den Einsatz relevant?

Die Flamco T-Plus Anschießkupplung ist für einen breiten Temperaturbereich von -10 °C bis 130 °C ausgelegt. Der maximale Betriebsdruck beträgt 25 bar. Die Befestigung am Rohr erfolgt über einen Klemmanschluss. Der Abzweigwinkel beträgt 90 Grad. Die Kupplung ist für den Einsatz mit Frostschutz auf Glykolbasis bis zu 50% geeignet.

Technische Daten

• Werkstoff: Gusseisen
• Betriebstemperatur: -10 °C bis 130 °C
• Max. Betriebsdruck: 25 bar
• System Rohrleitung: 1 Zoll
• Rohraußendurchmesser: 33,7 mm
• Rohrwandstärke: 2,0 mm - 4,05 mm
• Abzweig: Rp 3/4 Zoll
• Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Befestigung am Rohr: Klemmanschluss
• Frostschutz (Glykolbasis): 50%

Die Flamco T-Plus Anschießkupplung aus Gusseisen ist eine robuste Lösung für die Erweiterung von Stahlrohrleitungen. Sie ermöglicht eine schnelle Installation ohne Betriebsunterbrechung und ist für einen maximalen Betriebsdruck von 25 bar sowie Temperaturen von -10 °C bis 130 °C ausgelegt. Mit ihrem 1-Zoll-System und dem Rp 3/4"-Abzweig bietet sie eine zuverlässige und dauerhafte Verbindung für anspruchsvolle Installationsaufgaben.

Produktspezifikation

• Hersteller-Serie: T-plus
• Hersteller-Warengruppe: Installationtechnik, T-Plus
• Hersteller-Produktgruppe: T-plus Temperguss
• Hersteller-Artikelnummer: 90626
• Farbe: schwarz
• Baulänge: 56
• Oberflächenschutz: lackiert
• Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Werkstoff: Gusseisen
• Rohraußendurchmesser: 26,9
• Geeignet für Wellrohre: nein
• Mit Sperrfunktion: nein
• Abzweigwinkel: 90
• Zeta-Wert: 0
• Länge Anschluss 1: 115
• Länge Anschluss 2: 56
• Arbeitslänge Anschluss 1: 181
• Arbeitslänge Anschluss 2: 56
• Länge Anschluss 3: 83
• Arbeitslänge Anschluss 3: 83
• Anzahl der Schalen: 2
• Ungebohrt: nein
• Mit Fräse: ja
• Geeignet für Rohrdurchmesser: 1 Zoll (25)
• Geeignet für Rohraußendurchmesser: 25
• Max. Arbeitsdruck bei 20 °C: 25
• Mediumtemperatur (Dauerbetrieb): 0 - 130
• Nenndurchmesser: 3/4 Zoll (20)
• Befestigung am Rohr: Klemmanschluss
• Zugfest: nein
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Typenzulassung nach BBR/EKS: nein
