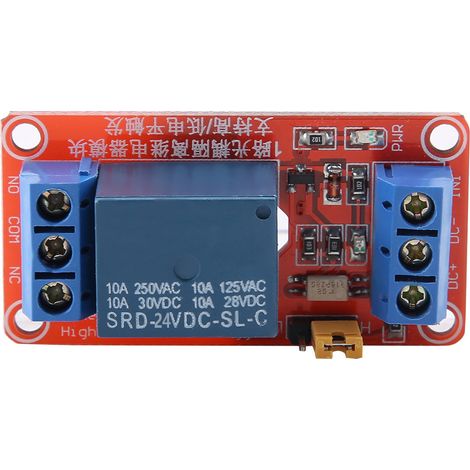

Focket 1 Kanal 5V / 12V / 24V (24V)

Eigenschaften:

1. Nehmen Sie Patch-Optokoppler-Isolation, starke Fahrfähigkeit, stabile Leistung an. Der Auslösestrom beträgt 5mA.
2. Die Betriebsspannung des Moduls beträgt 5 V, 12 V, 24 V zur Auswahl.
3. Jeder Pfad des Moduls kann durch eine Jumper-Einstellung durch den High-Pegel oder den Low-Pegel getriggert werden.
4. Fehlertolerantes Design, selbst wenn die Steuerleitung bricht, bewegt sich das Relais nicht.
5. Betriebsanzeige (grün), Statusanzeige für 4-Wege-Relais (rot).

Spezifikation:

Eigenschaften:
Patch-Optokoppler-Isolierung, starke Fahrfähigkeit, stabile Leistung. Der Auslösestrom beträgt 5 mA.
Die Betriebsspannung des Moduls beträgt wahlweise 5 V, 12 V oder 24 V.
Jeder Pfad des Moduls kann über eine Jumper-Einstellung durch den hohen oder niedrigen Pegel ausgelöst werden.
Fehlertolerantes Design, selbst wenn die Steuerleitung unterbrochen wird, bewegt sich das Relais nicht.
Betriebsanzeigeleuchte (grün), 4-Wege-Relaisstatusanzeigeleuchte (rot).
Humanisiertes Schnittstellendesign, alle Schnittstellen können direkt über das Anschlusskabel angeschlossen werden, was sehr praktisch ist.
Vier Befestigungsschraubenlöcher sind vorhanden im Lieferumfang enthalten.
Spezifikation:
Gewicht: 18 g/0,6 oz
Gemeinsame Schnittstellenlast: AC 250 V/10 A, DC 30 V/10 A
Modulgröße (L*B*H): 50*26*18,5 mm/2*1*0,7 Zoll
Bolzenloch: 3,1 mm; 44,5 x 20,5 mm (Abstand)
Spannung: 5 V, 12 V, 24 V (optional)
Modulschnittstelle:
1. DC +: An den Pluspol der Stromversorgung angeschlossen (Spannung ist für das Relais erforderlich, 5 V, 12 V und 24 V zur Auswahl)
2. DC-: An den Minuspol der Stromversorgung anschließen.
3. IN: Saug-Relais zur Steuerung des hohen oder niedrigen Füllstands
Relais-Ausgangsklemme:
1. NEIN: Relais-Umschaltschnittstelle, Relais-Saug-Vorderradaufhängung, Saug- und COM-Kurzschlussverbindung.
2.COM: Gemeinsame Relaisschnittstelle.
3.NC: Relais-Öffnerschnittstelle, Relais-Saug- und COM-Kurzschlussverbindung, Saugspiel.
Auswahlterminal für Hoch- und Tiefpegeltrigger:
1. Wenn der Jumper mit einem LOW-Kurzschluss verbunden ist, wird er durch den LOW-Pegel ausgelöst;
2. Ein hoher Pegel wird ausgelöst, wenn der Jumper mit einem hohen Kurzschluss verbunden ist;
Paketliste:
1 x Relaismodul
