Allgemeine Beschreibung

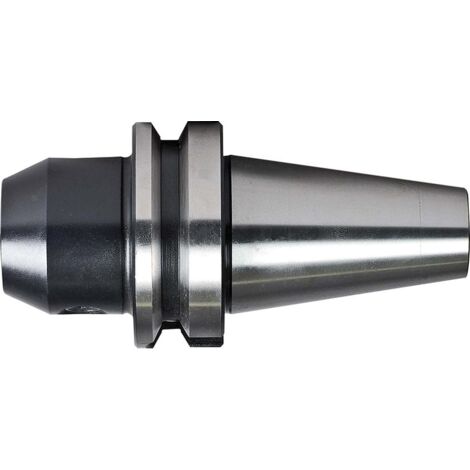

Das Fortis Flächenspannfutter JISB6339ADB BT50 mit einem Durchmesser von 16 mm ist ein hochwertiges Spannfutter, das speziell für die Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche entwickelt wurde. Es ist aus legiertem Einsatzstahl gefertigt und bietet eine hohe Zugfestigkeit sowie eine präzise Oberflächenbearbeitung.Technische daten
- Durchmesser (d1): 16 mm
- BT: 50
- Länge (l1): 80 mm
- Durchmesser (d2): 48 mm
- Wuchtgüte: G 6,3 bei 15000 min-1
- Kegel DIN: 254
- Kegelwinkel Toleranz: AT3
- Oberflächengenauigkeit des Kegels: Ra < 0,001 mm
- Bohrungstoleranz: H5
- Rundlaufgenauigkeit: < 0,01 mm
- Gehärtet: 58 ± 2 HRC, mind. 0,5 mm tief
- Zugfestigkeit im Kern nach der Einsatzhärtung: ca. 950 N/mm²
Kompatibilität und Zubehör
- Geeignet für Werkzeuge mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6353-B
Installation
- Einfaches Einspannen des Werkzeugs durch Spannschraube
