Allgemeine Beschreibung

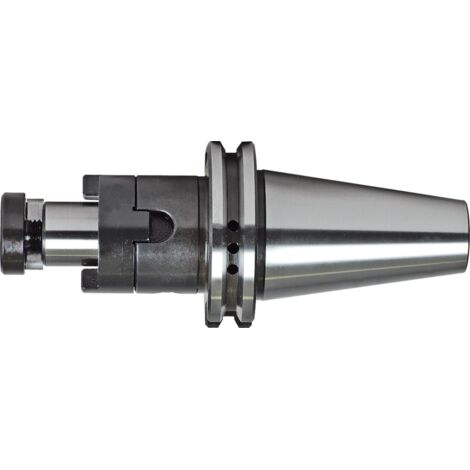

Kombi-Aufsteckfräsdorn aus legiertem Einsatzstahl, gehärtet auf 58 ± 2 HRC mit einer minimalen Härte von 0,5 mm. Er bietet eine Zugfestigkeit im Kern nach der Einsatzhärtung von ca. 950 N/mm² und ist für die Aufnahme von Fräsern mit Quernut nach DIN 1880 konzipiert. Die Lieferung umfasst den Aufsteckfräsdorn, eine Fräseranzugsschraube, einen Mitnehmerring und einen Passfedernutenstein.Technische daten
- Durchmesser d1: 22 mm
- SK: 50
- Gesamtlänge l1: 100 mm
- Länge l2: 19 mm
- Länge l3: 31 mm
- Durchmesser d2: 40 mm
- Wuchtgüte: G 6,3 bei 15000 min-1
- Oberflächengenauigkeit des Kegels: Ra < 1 µm
- Rundlaufgenauigkeit: ≤ 0,01 mm
- Kegel DIN 254
- Kegelwinkel Toleranz: AT3
- Kühlkanalbohrung vorhanden
