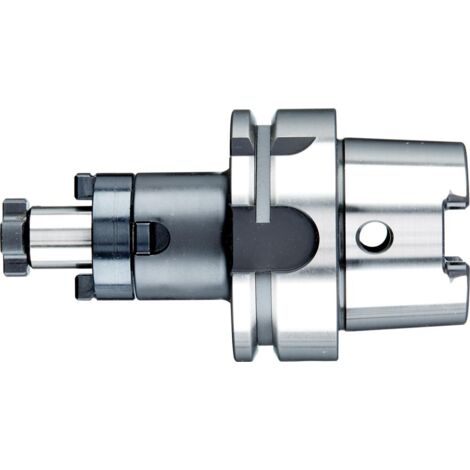

Kombi-Aufsteckfräserdorn DIN69893A HSK-A63 16x100mm FORTIS

Verkauft von Reidl GmbH & Co. KG und 1 weiterer Händler

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Kombi-Aufsteckfräsdorn aus legiertem Einsatzstahl, gehärtet auf 58 ± 2 HRC mit einer minimalen Härte von 0,5 mm. Er bietet eine Zugfestigkeit im Kern von ca. 950 N/mm² und ist für die Aufnahme von Walzenstirnfräsern nach DIN 841 und DIN 1880 sowie Winkelstirnfräsern nach DIN 842 und Messerköpfen nach DIN 1830 geeignet. Der Fräsdorn ist feingewuchtet und verfügt über eine Rundlaufgenauigkeit von ≤ 0,006 mm sowie eine Wuchtgüte von G 2,5 bei 25000 min-1.

Technische daten

Durchmesser d1: 16 mm

HSK: 63

Durchmesser d2: 32 mm

l1: 100 mm

l2: 27 mm

l3: 17 mm

Werkstoff: legierter Einsatzstahl

Kegel DIN 254

Kegelwinkel Toleranz: AT3

Oberflächengenauigkeit des Kegels: Ra < 1 μm

Lieferumfang

Kombi-Aufsteckfräsdorn

Fräseranzugsschraube

Mitnehmerring

Passfeder

Anwendung

Der Kombi-Aufsteckfräsdorn wird verwendet zum Spannen von Walzenstirnfräsern nach DIN 841 und DIN 1880 sowie Winkelstirnfräsern nach DIN 842 und Messerköpfen nach DIN 1830.
