Allgemeine Beschreibung

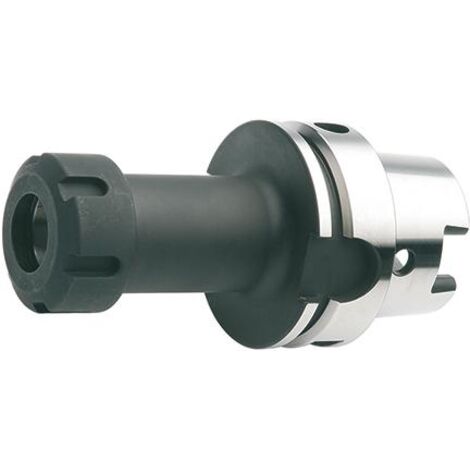

Das Fortis Spannzangenfutter DIN69893A-ER HSK-A63 ist ein hochwertiges Spannzangenfutter vom Typ ER, das speziell für die Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen nach DIN 6499 entwickelt wurde. Es zeichnet sich durch eine hohe Zugfestigkeit und Präzision aus, ideal für die Materialbearbeitung.Technische daten
- Spannbereich: 1,5–20 mm
- HSK: 63
- Spannzange: ER32
- Durchmesser d1: 50 mm
- Maximale Einstecktiefe l2: 47 mm
- Gesamtlänge l1: 100 mm
- Gehärtet: 58 ± 2 HRC
- Zugfestigkeit im Kern: ca. 950 N/mm²
- Oberflächengenauigkeit des Kegels: Ra < 1 µm
- Rundlaufgenauigkeit: < 0,005 mm
- Wuchtgüte: G 2,5 bei 25000 min-1
- Kegel DIN 254
- Kegelwinkel Toleranz: AT3
Lieferumfang
- Spannzangenfutter komplett mit Spannmutter
Anwendung
Das Spannzangenfutter wird verwendet, um Fräser mit Zylinderschaft sicher zu spannen und ist somit ideal für präzise Bearbeitungsprozesse in der Metallverarbeitung.Weitere Informationen
- Aus legiertem Einsatzstahl für hochbeanspruchte Bauteile
- Gehärtet bis zu 0,5 mm tief
